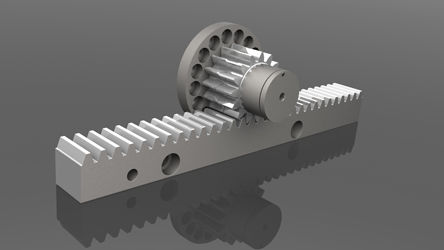

Cremallera helicoidal PDP

rectificadode precisiónlineal

El piñón doble precargado, PDP, de Andantex (WMH Herion) está diseñado para proporcionar un método rentable de eliminar el juego entre la cremallera y el piñón en aplicaciones de movimiento lineal de alta precisión. El PDP está formado por dos piñones WMH rectificados, cada uno de ellos de ½ anchura de la cremallera, conectados entre sí a través de un sistema patentado de precarga de acoplamiento que anula el juego entre la cremallera y el piñón proporcionando una alternativa competitiva a los sistemas de accionamiento por husillo de bolas. El par de precarga del PDP se ajusta fácilmente y las unidades están equipadas con una brida ISO 9409-1 para su adaptación a reductores de velocidad. La PDP puede combinarse con reductores de precisión para proporcionar un juego del sistema < 1 arco-minuto, eliminando así la necesidad de dos reductores con precarga eléctrica (con 2 servomotores) en determinadas aplicaciones. El PDP se ofrece con engranajes rectos (rectos) o helicoidales en módulos de 2 a 5 estándar (módulos más grandes a petición) y acepta velocidades de hasta 1200 RPM. La capacidad de par oscila entre 55 y 1900 NM, dependiendo del tamaño y del ajuste del par de precarga. Andantex puede ofrecer soluciones completas que incluyen reductores, PDP, cremalleras y sistemas de lubricación automática de cremalleras.
