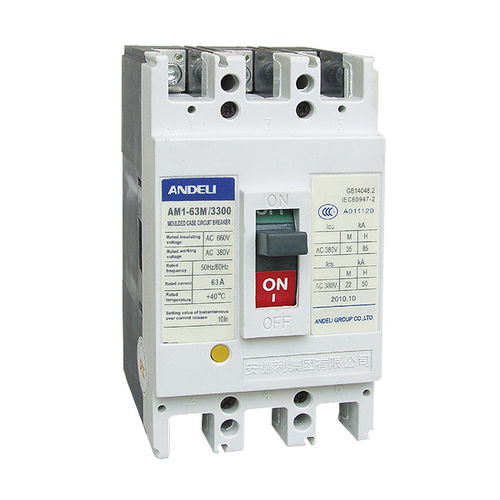

Disyuntor térmico AM1 series

magnéticode tensiónAC

Disyuntor de caja moldeada serie AM1 1. Aplicación El disyuntor de caja moldeada de la serie AM1 es uno de los productos desarrollados y fabricados mediante la adopción de tecnología avanzada internacional. Se suministra con un voltaje de aislamiento nominal de 500 y 800 V y se utiliza para el circuito de CA 50/60 Hz, voltaje nominal de funcionamiento de CA 400 V (o menos), corriente nominal de funcionamiento de hasta 1600 A para cambios y arranques de motores con poca frecuencia. Los productos cumplen con el estándar IEC60947-2. Nota: 6A sin protección térmica El interruptor de polo N de cuatro polos está ubicado en el lado derecho del producto y tiene cuatro tipos: Tipo A: Sin disparador de corriente en polo N que hace todo el tiempo, no cierra y abre con elotros tres polos. Tipo B: Sin disparador de corriente en polo N que cierra y abre con los otros polos. Tipo C: Con disparo-disparador de corriente que cierra y abre con los otros tres polos. Tipo D: Con disparador actual que hace que todo el tiempo no se cierre y se abra con los otros trespolos. 3. Característica de protección El disparo termodinámico de un disyuntor proporciona la característica de retardo de tiempo inverso,mientras que el relé magnético es la operación instantánea como se muestra en la tabla 2 (disyuntor de distribución) y la tabla 3 (disyuntor de protección del motor).
