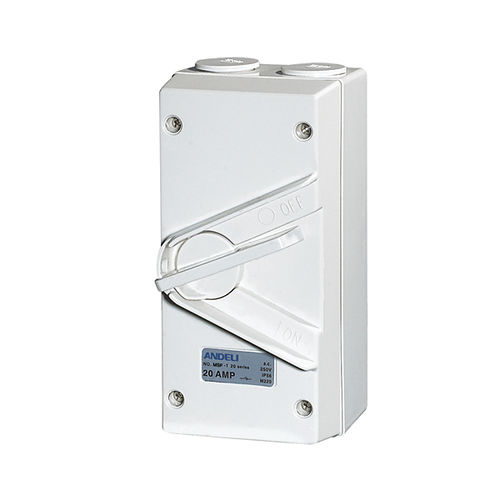

Interruptor de palanca UKF series

2 polos3 polosrobusto

1. Aplicación La serie UKF de interruptores aislantes protegidos contra la intemperie es una robusta gama de interruptores adecuados para prácticamente cualquier aplicación externa. Se incluyen en la gama interruptores unipolares, bipolares y tripolares de 20 a 80 amperios. El mecanismo montado en la base proporciona una terminación más fácil y más espacio para el cableado. Las dimensiones del interruptor son 165mm x 82mm con una altura total de 85mm. Las barras de conectores fijos de Tierra y Neutro con tornillos de doble sujeción por túnel proporcionan longitudes de pelado iguales y sujeción segura para todos los cables. El tamaño del orificio de la terminal es de 5-6mm. Una característica de seguridad para el montaje de los interruptores en estructuras metálicas son las tapas aislantes que cubren los tornillos de montaje de la base para protegerlos totalmente de cualquier cable con corriente. Cada unidad se suministra con tapones de conducto atornillados y reductores atornillados para una fácil conexión a conductos y tapas de tornillo de 25 mm o 20 mm. Los tapones de rosca deben ser instalados para asegurar la clasificación IP. La base y la cubierta resistentes a los impactos sobrevivirán a los golpes más duros en casi cualquier instalación. Las dos secciones están selladas con una junta de sellado climático. Por seguridad, se proporciona un agujero de 7mm de diámetro para el candado de la palanca en la posición OFF. Las barreras de mohos profundos protegen la palanca de funcionamiento del abuso físico o de la conmutación accidental. Todas las unidades cumplen con la norma IEC60947-3. Minas, y, Energía, sur, Australia, Aprobaciones. Los colores estándar son Gris y Blanco. 1.Los cables se conectan y desconectan desde arriba. 2.Entrando y saliendo del subsuelo. 3.Entrando y saliendo directamente a través del interruptor. 4.dos troqueles traseros de 25mm se moldean en la base para el montaje en superficie con cableado oculto. Las dos entradas de conducto atornilladas de 25 mm en la parte superior e inferior (hasta 55 amperios) permiten cuatro formas de cablear el interruptor en la superficie.
