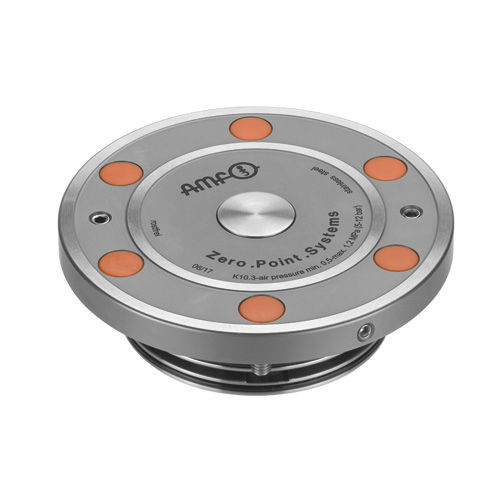

Módulo de fijación enroscable con cierre central para soluciones de automatización
Apertura neumática.
Soplado neumático.
Presión de servicio para la apertura: mín. 5 bar - máx. 12 bar.
Tapa y émbolo templados.
Precisión de reproducibilidad <0,005 mm.
Con control de bloqueo (neum.), control de apertura (neum.) y control de apoyo (neum.).
Sistema de sujeción de punto cero para soluciones de automatización, para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.
Nota:
Cierre central accionado por fuerza de resorte para proteger el módulo de fijación. La fijación y el montaje del perno de sujeción se realiza a través de un tornillo de cabeza avellanada DIN ISO M8. Control de bloqueo: presión dinámica con el módulo de fijación enclavado, flujo con el módulo de sujeción abierto. Control de apertura: presión dinámica con el módulo de fijación abierto, flujo con el módulo de fijación enclavado. control de apoyo a través de la función de limpieza con aire: presión dinámica con placa intercambiable colocada. El módulo de fijación se abre neumáticamente y se enclava mecánicamente mediante fuerza de resorte. Es posible desacoplar el conducto de presión en cualquier momento (el módulo de fijación está fijado sin presión).
El módulo de fijación dispone de cinco conexiones:
1 = apertura neum.
3 = soplado neumático
4 = control neum. de apertura entrada
5 = ventilación
8 = control neum. de enclavamiento entrada
* Tenga en cuenta, por favor, las instrucciones de montaje.
Sobre demanda:
- Esquemas de montaje
