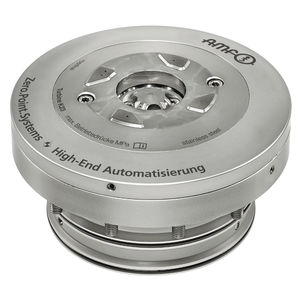

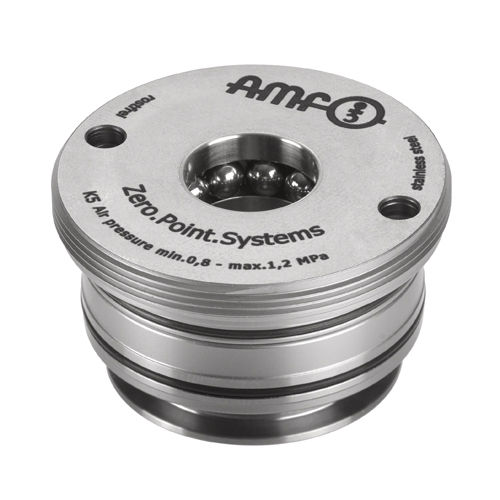

Sistema de sujeción y centrado modular 6103LA-5

Apertura neumática. Soplado neumático. Presión de servicio abrir: mín. 8 bar - máx. 12 bar Presión de servicio Retensar (Turbo): mín. 5 - máx. 6 bar. Tapa y émbolo templados. Precisión de repetición < 0,005 mm. Con control de bloqueo (neum.), control de apertura (neum.) y control de apoyo (neum.). Soplado central, control de apoyo, control de apertura y enclavamiento. Aplicación: Sistema de fijación de punto cero para soluciones de automatización, para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material. Nota: Control de bloqueo: presión dinámica con el módulo de fijación enclavado, flujo con el módulo de fijación abierto. Control de apertura: presión dinámica con el módulo de fijación abierto, flujo con el módulo de fijación enclavado. El módulo de fijación integrado se abre neumáticamente y se enclava mecánicamente mediante fuerza de resorte. Para alcanzar las fuerzas de sujeción y cierre, este debe reajustarse brevemente de forma neumática (Turbo) (5). Es posible desacoplar la tubería de presión en cualquier momento (el módulo está fijado sin presión). Como superficie de apoyo sirve la superficie de la carcasa de montaje. Se recomienda la utilización del multiplicador de presión de neumático 6370ZVL. El módulo de fijación dispone de cinco conexiones: 1 = apertura neum. 3 = ajuste neumático 4 = control neumático de apertura entrada 5 = control Retensar 8 = neum. de enclavamiento entrada * Tenga en cuenta, por favor, las instrucciones de montaje. Sobre demanda: - Esquemas de montaje
