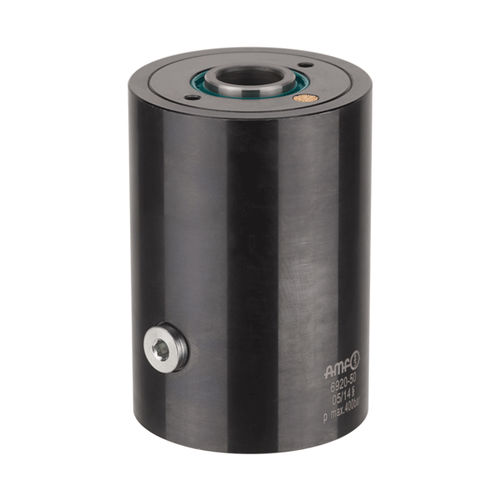

Cilindro hidráulico 6920 series

de pistónde simple efectode acero

Cuerpo del cilindro en acero, pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Muelle de retroceso incorporado. Filtro de aire de metal sinterizado. Dos rascadores contra la penetración de suciedades y tornillo de purga. Los cilindros de vástago hueco son apropiados para la transformación de sistemas de fijación mecánicaa hidráulica. Al fijar las piezas en la mesa de la máquina, el cilindro de vástago hueco puede ser utilizado como tuerca hidráulica mediante tirante, arandela y tuerca. El cilindro de vástago hueco ofrece múltiples posibilidades de aplicación: actúan como cilindros de tracción o de compresión. El cilindro está protegido contra la penetración de suciedades y virutas por dos rascadores y un filtro de aire de metal sinterizado, alargando la vida útil del cilindro. El pistón del cilindro puede usarse hasta el final de la carrera. Conexión mediante racores y tubos por ambos lado del cilindro, permitiendo fácilmente la puesta en serie. Los cilindros han sido diseñados para ser utilizados con tornillos tratados, clase de resistencia 8.8, p. ej. DIN 787 y DIN 6379. En cada caso se puede utilizar el tornillo normalizado que corresponde al diámetro del agujero. En el caso de cilindros desimple efecto existe el peligro de penetración de líquidos refrigerantes por el filtro de aire durante la fase de retroceso. Por consiguiente, es aconsejable proteger la entrada de líquidos en la cámara del muelle mediante la colocación de un dispositivo apropiado o de un tubo de aireación en un lugarprotegido.
