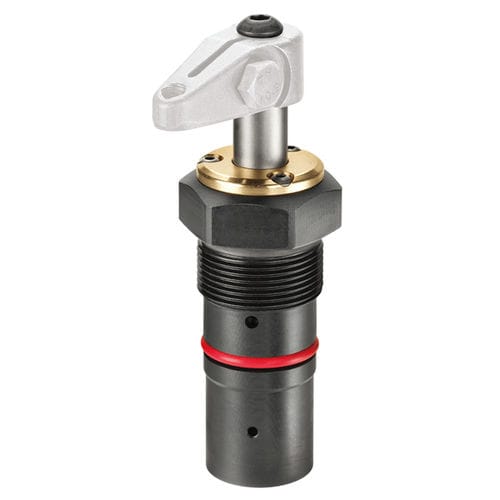

Brida de sujeción hidráulica 6952E series

pivotante

Cuerpo de acero, templado y pavonado. Vástago del émbolo templado por cementación y cromado. Vástago del émbolo con rosca interior. Rascador contra la entrada de suciedad en el vástago del émbolo. Suministro sin bridas de sujeción. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo. Las garras giratorias se aplican en dispositivos de sujeción de todo tipo. Particularmente apropiadas en los que la pieza de trabajo tenga que ser fácilmente accesible para el mecanizado y se deje libre los puntos de sujeción durante la carga y descarga de ésta. Para piezas de trabajo con formas irregulares o complejas se aconseja el uso de bridas especiales(bajo pedido). La carrera del émbolo está guiada. Por consiguiente, hay que observar el caudal volumétrico Q máx. Es indispensable tener en cuenta la longitud y el peso del brazo de sujeción. Durante el montaje de los accesorios en el émbolo no se debe ejercer ninguna fuerza sobre éste. Durante la puesta en servicio se debe purgar completamente el circuito hidráulico.
