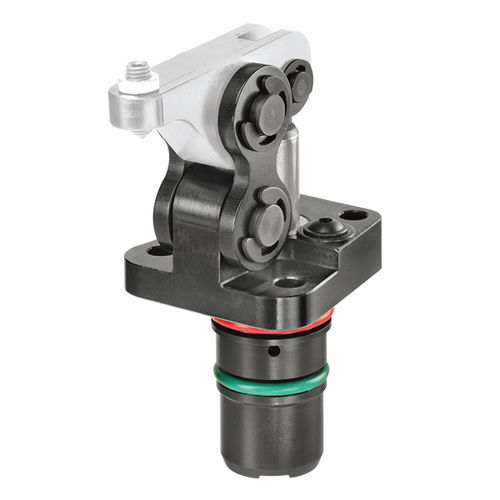

Brida articulada hidráulica de doble efecto 6959C

Cilindro hidráulico tipo cartucho enchufable. Fijación superior con cuatro tornillos cilíndricos (resistencia mín. 10.9), están incluidos en el volumen de suministro. Todas las piezas de acero bonificado, templado y pavonado. Vástago del émbolo y perno de articulación de acero bonificado, templado,y nitrurado. Rascador de bronce adicional para proteger el vástago del émbolo. Se suministra con perno de bisagra y cubrejuntas de tracción, pero sin palanca de sujeción. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo. La garra articulada de doble efecto es particularmente adecuada para la sujeción en orificios de la pieza. Diseño compacto. Distancia pequeña en caso de disposición en serie. Cambio sencillo de las palancas de sujeción con la garra articulada montada. El eje central de la palanca de sujeción y el punto de presión en la pieza siempre están en el mismo plano en (Z). De este modo no es posible ningún movimiento relativo en la pieza de trabajo. El cartucho integrado está graduado. Por lo tanto las juntas tóricas radiales no pueden dañarse durante el montaje o desmontaje en los canales transversales. En palancas estándar la relación de B y C es de 1 a 1,5. En el mecanizado de la palanca en bruto las desviaciones que originan una fuerza de sujeción F1 mayor sólo están permitidas es casos excepcionales.
