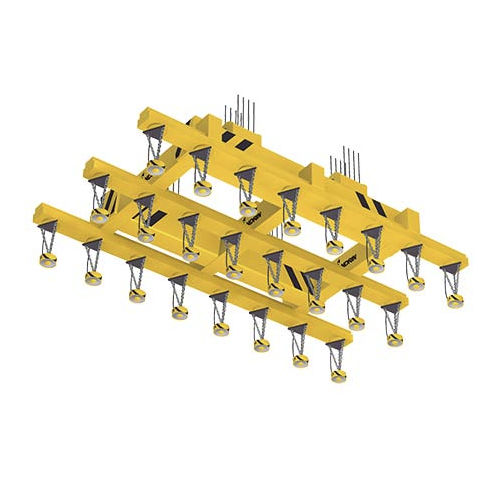

Electroimán de elevación con conmutación eléctrica VM series

para chapasde manipulación

Las pinzas magnéticas VM son electroimanes de alto rendimiento equipados con un bobinado concéntrico. Los electroimanes VM, diseñados para manipular chapas finas, deben colocarse geométricamente para limitar las flexiones en todas las direcciones. En función del tamaño de las chapas, las pinzas VM se instalarán, por tanto, en vigas elevadoras fijas o telescópicas. Se recomiendan para la manipulación de chapas y piezas metálicas en : -talleres de corte con oxiacetileno -astilleros de construcción naval, -almacenes de chapa. DESCRIPCIÓN TÉCNICA Las pinzas VM están formadas por un bastidor de acero mecanosoldado que protege el bobinado de aluminio o cobre. Los componentes principales son : -un bastidor de acero de alta permelabilidad magnética. Los herrajes mecánicos y las superficies de apoyo están mecanizados para un mejor reacondicionamiento de los imanes, -un anillo de suspensión, -un bobinado concéntrico con aislamiento reforzado, -una placa de desgaste de acero al manganeso no magnético. Esta pieza de alta resistencia está embridada y soldada al bastidor, -una resina de relleno que bloquea y aísla la bobina en el bastidor (clase H o C según el uso), una caja eléctrica que permite la conexión externa protegiendo al mismo tiempo el bobinado interno. MODALIDADES DE INSTALACIÓN Los VM pueden instalarse en cualquier dispositivo de elevación (puente grúa, camión grúa, grúa de pórtico, etc.). Están diseñados para un uso individual y se suspenden mediante el anillo de suspensión. La conexión eléctrica se realiza mediante un cable con 3 conductores de gran sección protegidos externamente para proporcionar una alimentación de 110 V CC.
