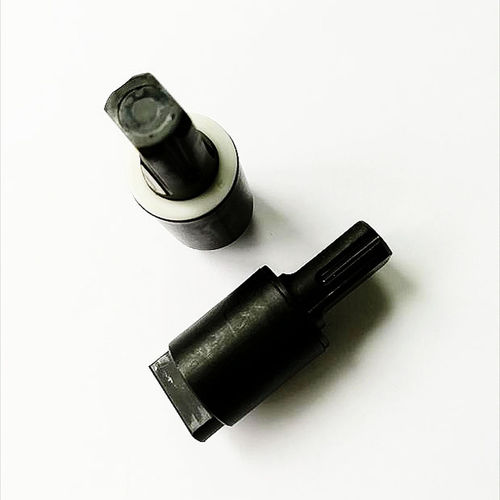

Amortiguador rotativo Q18B Series

de fluidomecánicoindustrial

- Nota: Los datos nominales se miden cuando la velocidad de rotación es de 20 rpm y la temperatura ambiente es de 23℃±2℃. * Ángulo máximo 115º * Rango de temperatura -5~50℃ * Peso: 10,5±1g * Material del cuerpo: Tereftalato de polibutileno (PBT) * Material del eje giratorio: PPS o aleación de zinc * Tipo de aceite: Aceite de silicona 1. Como se muestra en la siguiente figura, cuando el plano comienza a frenar desde menos de 90º hasta el nivel de 0º, la variación del par de la fuerza del eje actuado por el plano. 2. Calcule el par correcto: T=M×L×9,8÷2 Ej. El peso de la tapa M=1KG La longitud de la tapa L=0,3m Torque required=T=1×0.3×9.8÷2=1.47N.M De acuerdo con el cálculo anterior, el Part. No debe ser elegido es Q18B-150G. 3. El espacio entre el eje giratorio y las piezas de montaje debe ser mínimo. La velocidad de rotación se verá afectada debido a la separación. 4. Características de temperatura: El par de un amortiguador rotativo varía en función de la temperatura ambiente. Además, como se muestra en el gráfico siguiente, el par disminuye a medida que aumenta la temperatura ambiente, y el par aumenta a medida que la temperatura ambiente disminuye. Esto se debe a que la viscosidad del aceite de silicona del interior del amortiguador varía en función de la temperatura. Cuando la temperatura vuelva a ser normal, el par también lo será. 5.El ángulo máximo de rotación del amortiguador de paletas es de 115º. El amortiguador posiblemente se destruirá para cualquier ángulo que supere los 115º. Por lo tanto, monte un tapón para el amortiguador. Por favor, consulte la siguiente figura
