Extensómetro BENKELMAN

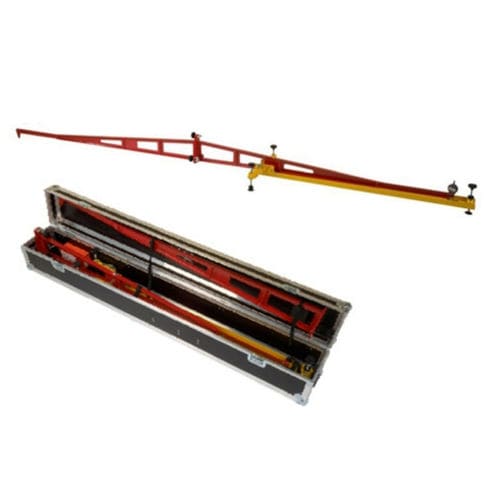

VIGA BENKELMAN El Rayo Benkelman mide la deformación de un material bajo tensión. Este equipo se utiliza para las dos pruebas siguientes: - La prueba de la placa mide la deformación estática EV1/EV2 (carreteras) y la deformación de Westergard (plataformas). El El rayo Benkelman mide la capacidad de carga del nivel de formación aplicando una carga en la placa al material con el dispositivo de carga. - Las pruebas estándar del Rayo Benkelman miden la desviación del pavimento en respuesta a una carga estática. La medición se realiza colocando la punta de la viga entre los neumáticos dobles de un camión cargado y midiendo el rebote de la superficie del pavimento a medida que el camión se aleja. MATERIAL Para la prueba de desviación, el rayo se utiliza solo. Para la prueba de la placa, se necesita un dispositivo de carga y una placa de aluminio. VIGA BENKELMAN Modelo de alta gama Modelo ecológico PLACA DE ALUMINIO Ø 600 mm DISPOSITIVOS DE CARGA MANUAL Modelo hidráulico Modelo mecánico APLICACIONES PRUEBA DE CARGA DE LA PLACA DE ACUERDO CON LOS ESTÁNDARES ASTM D1195 Y ASTM D1196M PRUEBA DE DESVIACIÓN DE PAVIMENTO FLEXIBLE SEGÚN LA NORMA ASTM D4695
