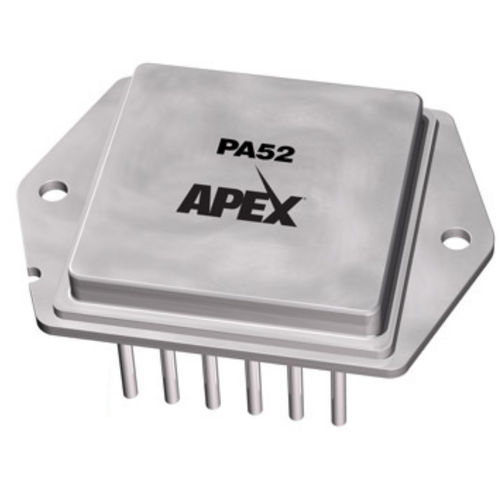

Amplificador de potencia PA52

de tensiónoperacionalhíbrido

El PA52 es un amplificador operacional de 40 A (80 A PEAK) y 200 V de potencia que ofrece un ancho de banda de potencia de 90 kHz y una velocidad de giro de 50 V/µs. Con esta combinación de salida de alta corriente, ancho de banda, slew rate y 400 vatios de disipación de potencia interna, el PA52 está destinado a aplicaciones en el mercado de equipos de semicapota. Otra característica excepcional del PA52 es una entrada de tensión de refuerzo que permite que la parte de pequeña señal del amplificador funcione a una tensión más alta que la etapa de salida de alta corriente. De este modo, el amplificador se polariza para conseguir oscilaciones lineales cercanas a las líneas de alimentación a altas corrientes para un funcionamiento más eficiente. El PA52A es la versión de grado A que proporciona un rendimiento mejorado en las áreas de tensión de offset y oscilación de tensión. La serie PA52 es un producto de diseño híbrido alojado en un encapsulado metálico PowerDIP de 12 patillas aislado eléctricamente y sellado herméticamente. Para un funcionamiento continuo bajo carga, se recomienda un disipador térmico de la potencia adecuada.
