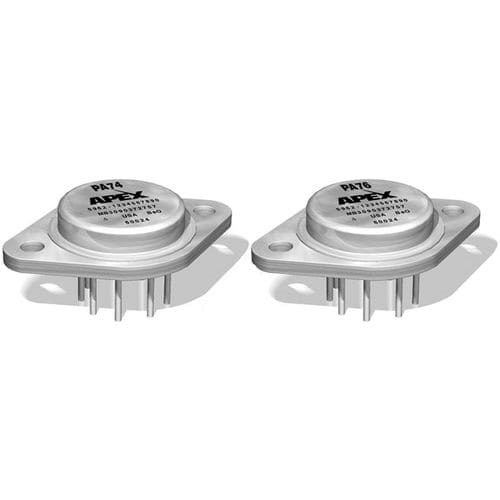

Amplificador de potencia PA7 series

operacionalhíbridoaislado

El PA74 es un amplificador operacional de doble potencia que ofrece 2,5 A x 2 de corriente de salida continua con una alimentación de 5 V a 40 V. El diseño del producto PA74 utiliza tecnologías monolíticas e híbridas al colocar dos circuitos integrados en un encapsulado metálico TO-3 de 8 patillas, herméticamente sellado y aislado eléctricamente. El resultado es una solución rentable para aplicaciones que requieren varios amplificadores por placa o configuraciones en modo puente. Los circuitos integrados que componen el PA74 están diseñados con etapas de entrada y salida duales para lograr las características de entrada y salida deseadas. La etapa de entrada utiliza un amplificador de potencia dual en un único circuito integrado que controla las etapas de salida. Las etapas de salida están configuradas en un búfer de ganancia unitaria no inversor. Las etapas de salida del amplificador también están compensadas para la estabilidad, pero no se recomienda su uso como seguidores de ganancia unitaria. El PA74A es la versión de grado A que proporciona 3A x 2 de corriente de salida y un rendimiento mejorado en las áreas de tensión de offset y oscilación de tensión. El PA74M es la versión de grado militar no conforme.
