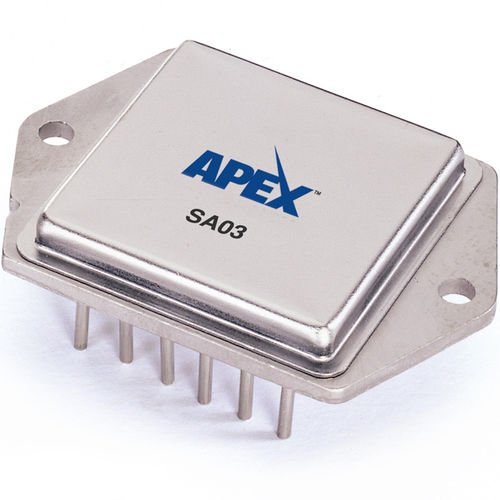

Amplificador híbrido SA03

de modulación de ancho de impulsode frecuencia de conmutación

El SA03 es un amplificador de modulación por ancho de pulsos (PWM) de 30 A y 100 V que puede suministrar hasta 3.000 W a la carga. Se obtiene una frecuencia de conmutación de 23 kHz a través de la etapa de entrada de reloj que divide por dos el oscilador interno de 45 kHz sin necesidad de componentes externos. Se pueden utilizar osciladores externos para reducir la frecuencia de conmutación o para sincronizar varios amplificadores. Las características de protección del SA03 incluyen la detección de corriente para proporcionar datos de amplitud y dirección para cada mitad del circuito de puente del dispositivo y permitir que la entrada de apagado apague los cuatro controladores de la salida del puente H. Un límite de corriente del lado de alta y el límite de corriente del lado de baja programables protegen el amplificador de cortocircuitos a la alimentación o a tierra, además de cortocircuitos de carga. Los MOSFET de salida del puente H están protegidos contra sobrecargas térmicas mediante la detección directa de la temperatura de la matriz. Este amplificador PWM es un producto de diseño híbrido y está alojado en un encapsulado de alimentación metálico hermético y aislado de 12 patillas que requiere sólo tres pulgadas cuadradas de espacio en la placa.
