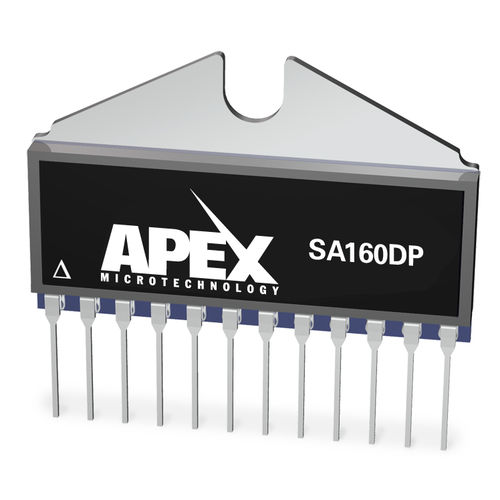

Amplificador de señal SA160

de corrientede conmutaciónclase D

Los SA160DP y SA160DPA son amplificadores de "conmutación" de clase D con puente en H completo y bajo coste para accionar motores de escobillas y cargas reactivas. Estos amplificadores de puente completo pueden funcionar con una alimentación de hasta 80 V y proporcionan una corriente de salida de hasta 10 A continuos con el modelo estándar SA160DP, y de hasta 14 A continuos con el SA160DPA de grado A. Como productos derivados del controlador de motor de puente en H SA60 de Apex Microtechnology, tanto el SA160DP como el SA160DPA están diseñados con un RDS(ON) muy bajo, un valor típico de 140mΩ en todo el rango de temperaturas de funcionamiento de -40°C a +85°C, lo que se traduce en una disipación de calor casi un 50 por ciento menor. La frecuencia de conmutación de los SA160DP/SA160DPA puede generarse internamente y es programable hasta 125 kHz mediante un condensador integrador externo. Ambos dispositivos también pueden controlarse mediante señales de conmutación externas de hasta 250 kHz. Se puede conseguir un control direccional y de amplitud simultáneo utilizando una señal PWM externa compatible con TTL. La entrega de potencia a la carga es de unos impresionantes 800 W con una eficiencia de salida del 97% para el grado estándar y de hasta 1,2 kW con el SA160DPA. Alojados en el mismo encapsulado PowerSIP de 12 patillas que el SA60, los SA160DP/SA160DPA son sustitutos directos y compatibles.
