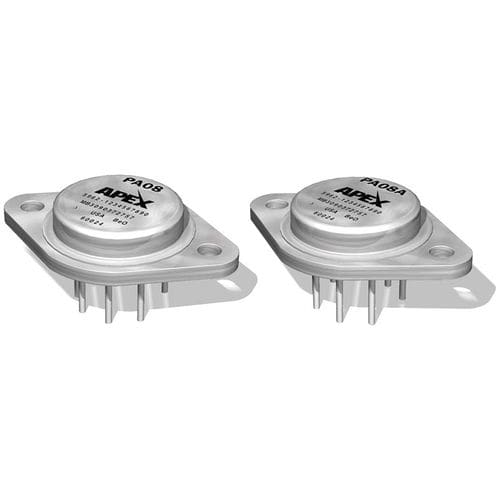

Amplificador de potencia PA08

de tensiónoperacionalhíbrido

El PA08 es un amplificador operacional de potencia de alto voltaje diseñado para oscilaciones de voltaje de salida de hasta ±145V con una fuente doble o una fuente única de 290V. Este amplificador de potencia ofrece una alta precisión a través de una configuración de circuito de entrada en cascada. Toda polarización interna está referenciada a un diodo zener alimentado por una fuente de corriente constante FET. Como resultado, el PA08 ofrece un rango de suministro sin precedentes y un excelente rechazo de suministro. Las aplicaciones de este POA incluyen transductores electrostáticos, circuitos de desviación y fuentes de alimentación programables. El PA08A es la versión de grado A que proporciona un mejor rendimiento en las áreas de tensión de offset, corriente de offset y corriente de polarización. El PA08V es la versión de rango de suministro extendido (350V). El PA08M/883 es la versión totalmente certificada de grado militar. La serie PA08 es un diseño de producto híbrido alojado en un paquete metálico de 8 clavijas TO-3 con aislamiento eléctrico y sellado hermético. Para una operación continua bajo carga, se recomienda un disipador de calor con la clasificación adecuada.
