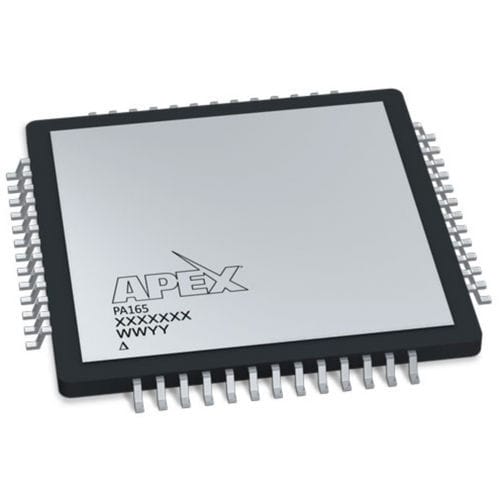

Amplificador de potencia PA165

de alta tensiónde corriente fuerte

El PA165 es un circuito integrado amplificador de potencia de alta densidad que utiliza tecnología MOSFET y un diseño de silicio patentado para ofrecer nuevos puntos de referencia en rendimiento y gestión térmica de circuitos integrados amplificadores de potencia. Con un cuerpo de sólo 20 mm x 20 mm, este dispositivo es capaz de proporcionar 4 A de corriente de salida de forma continua y hasta 10 A PEAK en suministros de tensión de hasta 200 V. El PA165 utiliza alimentaciones separadas para el núcleo del amplificador y la etapa de salida para ayudar a optimizar las capacidades generales de disipación de potencia de 28 W de calor generado internamente. La eficiencia térmica se ve reforzada por el encapsulado de estilo PQ, que incorpora un disipador de calor en la parte superior que simplifica el montaje de un único disipador sobre un único circuito integrado o un patrón de "matriz" de estos dispositivos. La protección integrada del PA165 incluye un límite de corriente compensado por temperatura definido por el usuario y una salida de sensor de temperatura. La adición de una función de desactivación de salida y un indicador de sobrecorriente simplifica la implementación de sólidas protecciones contra fallos a nivel de sistema.
