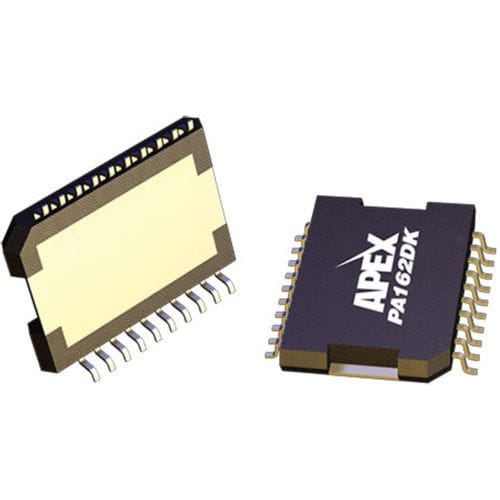

Amplificador de potencia PA162

de corrienteoperacionalhíbrido

El PA162 es un amplificador operacional de potencia cuádruple que ofrece una salida cuádruple de 1,5 A de corriente continua en alimentaciones simples de 5 V a 40 V. El diseño del producto PA162 utiliza tecnologías monolíticas e híbridas mediante la colocación de dos circuitos integrados de amplificación dual en un encapsulado PSOP de 20 patillas de montaje superficial, JEDEC MO-166-AB. El resultado es una solución rentable para aplicaciones que requieren varios amplificadores por placa o configuraciones en modo puente. Cuatro amplificadores independientes con baja corriente de reposo y muy baja THD lo convierten en un amplificador de audio de 4 canales y baja distorsión ideal para aplicaciones como ordenadores portátiles y altavoces de ordenador. La desconexión térmica integrada permite al PA162 autoprotegerse contra sobrecargas térmicas. Debe tenerse cuidado de respetar la curva del área de funcionamiento seguro (SOA) y un disipador térmico adecuado garantizará la máxima fiabilidad. El amplio rango de entrada en modo común incluye el carril negativo, lo que facilita las aplicaciones de alimentación única. Esto hace posible que una entrada basada en tierra alimente un amplificador de alimentación única con tierra actuando como segunda alimentación o alimentación inferior del amplificador.
