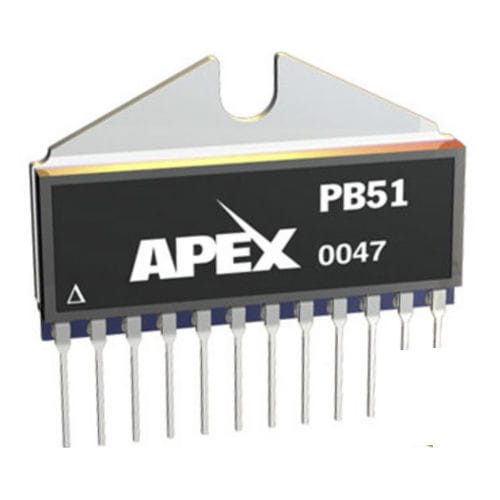

Amplificador de señal PB51

de potenciade corrientede tensión

El PB51 es un amplificador elevador de potencia de 1,5 A y 300 V diseñado para proporcionar ganancia de tensión y corriente a un amplificador operacional de propósito general y señal pequeña. Al utilizar el amplificador de potencia PB51 dentro del bucle de realimentación de un amplificador excitador, el amplificador compuesto resultante tiene la precisión del excitador con el rango de tensión de salida ampliado y la capacidad de corriente del amplificador de potencia. El PB51 puede utilizarse sin un amplificador excitador en algunas aplicaciones, requiriendo sólo una resistencia limitadora de corriente externa para funcionar correctamente. La compensación no es necesaria para la mayoría de las configuraciones de excitador/ganancia, pero puede lograrse con un solo condensador externo. Aunque el amplificador de potencia puede configurarse de forma bastante sencilla, se proporciona una enorme flexibilidad mediante la elección del amplificador excitador, el límite de corriente, la tensión de alimentación, la ganancia de tensión y la compensación. El PB51 es un producto de diseño híbrido alojado en un encapsulado PowerSIP de 12 patillas aislado eléctricamente que ahorra espacio y se presta a diseños de placas de circuitos de alta densidad. Entre sus aplicaciones se incluyen la instrumentación de alta tensión, los transductores electrostáticos y de desviación, y las fuentes de alimentación programables. El PB58A es la versión de grado A que ofrece un rendimiento mejorado en las áreas de corriente de salida (2A), slew rate (75V/µs) y tensión de offset.
