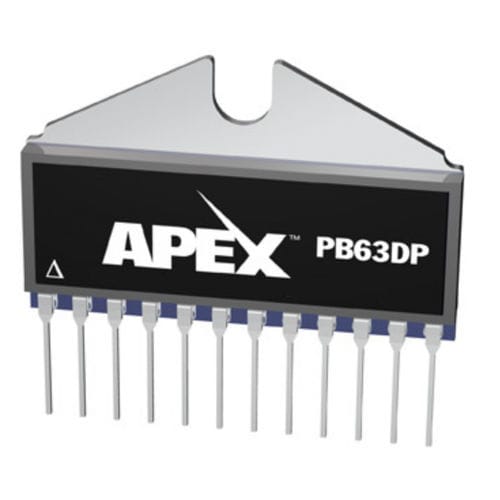

Amplificador de señal PB63

de potenciade corrientede instrumentación

El PB63 es un amplificador amplificador de potencia de doble canal y alta densidad diseñado para proporcionar velocidades de giro de hasta 1.000 V/µs y un ancho de banda de potencia de 1 MHz para su uso en instrumentación de alta tensión, como generadores de patrones en sistemas de inspección de pantallas planas, fuentes V/I PPS de semiconductores y electrónica de control de cabezales de impresión en impresoras industriales de chorro de tinta. El PB63 maximiza la flexibilidad de diseño cuando se utiliza en tándem con un amplificador operacional de señal pequeña de uso general. La combinación de driver y amplificador definida por el usuario adapta la ganancia de tensión y corriente y optimiza la precisión, el offset, el ruido de entrada y el tiempo de estabilización. El diseño de doble canal del amplificador de potencia amplía aún más la flexibilidad de diseño del circuito al permitir emparejar cada canal del amplificador con amplificadores de pequeña señal independientes que funcionan con parámetros diferentes. El PB63 puede utilizarse sin un controlador de pequeña señal en algunas aplicaciones que sólo requieren una resistencia de límite de corriente externa para funcionar correctamente. El PB63A es la versión de grado A que proporciona un rendimiento mejorado en las áreas de tensión de offset y corriente de polarización de entrada. La corriente de salida por canal también mejora hasta los 2A típicos frente a los 2A "PEAK" del modelo PB63 básico.
