Amplificador de señal PB50

de potenciade corrientede tensión

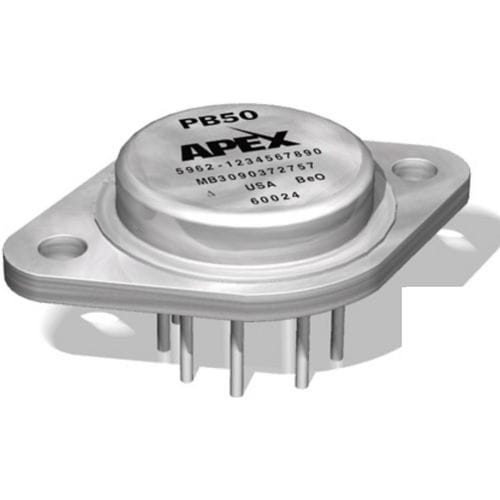

El PB50 es un amplificador de potencia de 2A y 200V diseñado para proporcionar ganancia de tensión y corriente a un amplificador operacional de pequeña señal y propósito general. Al utilizar el amplificador de potencia PB50 dentro del bucle de realimentación de un amplificador excitador, el amplificador compuesto resultante tiene la precisión del excitador con el rango de tensión de salida ampliado y la capacidad de corriente del amplificador de potencia. El PB50 también puede utilizarse sin un amplificador excitador en algunas aplicaciones, requiriendo sólo una resistencia limitadora de corriente externa para funcionar correctamente. La compensación no es necesaria para la mayoría de las configuraciones driver/ganancia, pero puede realizarse con un único condensador externo. Aunque el amplificador de potencia puede configurarse de forma bastante sencilla, se proporciona una enorme flexibilidad mediante la elección del amplificador excitador, el límite de corriente, la tensión de alimentación, la ganancia de tensión y la compensación. El PB50 es un producto de diseño híbrido alojado en un encapsulado metálico TO-3 de 8 patillas, herméticamente sellado y aislado eléctricamente. Las aplicaciones a las que va dirigido incluyen instrumentación de alta tensión, transductores electrostáticos y fuentes de alimentación de desviación y programables.
