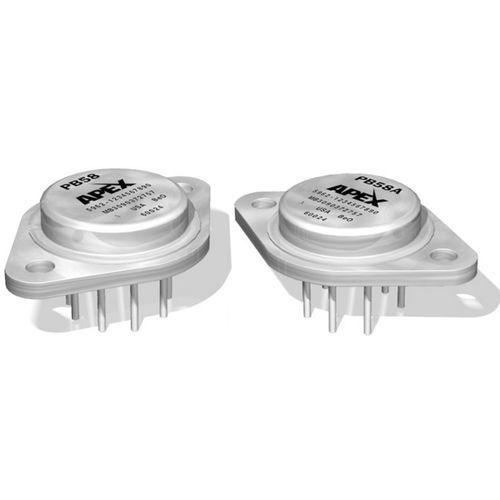

Amplificador de señal PB58

de potenciade corrientede tensión

El PB58 es un amplificador de potencia de 1,5 A y 300 V diseñado para proporcionar ganancia de tensión y corriente a un amplificador operacional de propósito general de pequeña señal. Al utilizar el amplificador de potencia PB51 dentro del bucle de realimentación de un amplificador excitador, el amplificador compuesto resultante tiene la precisión del excitador con el rango de tensión de salida ampliado y la capacidad de corriente del amplificador de potencia. El PB51 puede utilizarse sin amplificador excitador en algunas aplicaciones, necesitando sólo una resistencia limitadora de corriente externa para funcionar correctamente. La compensación no es necesaria para la mayoría de las configuraciones de excitador/ganancia, pero puede lograrse con un solo condensador externo. Aunque el amplificador de potencia puede configurarse de forma bastante simple, se proporciona una enorme flexibilidad a través de la elección del amplificador, el límite de corriente, la tensión de alimentación, la ganancia de tensión y la compensación. El PB58 se caracteriza por una alta slew rate de 100V/µs, un ancho de banda de potencia de 320kHz mínimo, y una baja corriente de reposo de 12mA. El PB58 es un producto de diseño híbrido alojado en un encapsulado metálico TO-3 de 8 patillas, herméticamente sellado y aislado eléctricamente. Las aplicaciones a las que va dirigido incluyen instrumentación de alta tensión, transductores electrostáticos y fuentes de alimentación de deflexión y programables. El PB58A es la versión de grado A que ofrece un rendimiento mejorado en las áreas de corriente de salida (2A), velocidad de giro (100V/µs) y tensión de offset.
