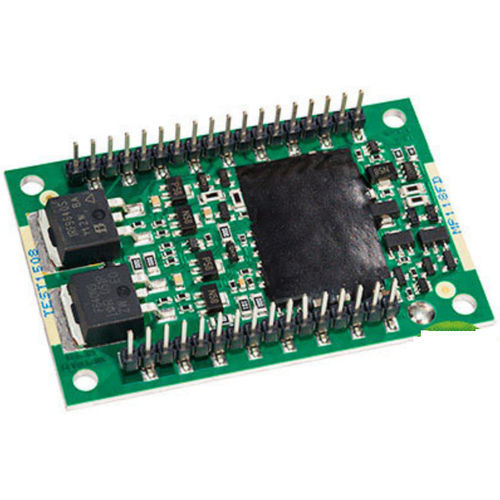

Amplificador de corriente MP118

operacionalde medidaspara temperatura

El MP118 es un amplificador operacional de baja corriente de reposo y alta disipación de potencia que integra varias capas nuevas de protección del circuito integrado, incluida la desconexión por sobrecorriente. Diseñado como un producto de bastidor abierto con un tamaño de sólo 26 cm2 (4 pulgadas2), el MP118FD exhibe sólo 25 mA de corriente de reposo y es capaz de disipar 100 W de potencia interna. Además de la desconexión por temperatura y la desconexión externa, el dispositivo proporciona un nuevo giro que sustituye la funcionalidad de límite de sobrecorriente por la capacidad de desconectar completamente los controladores de salida del dispositivo cuando se pone en una situación de sobrecorriente. Esto protegerá al amplificador de potencia de sobrecargas debidas a una corriente excesiva y a una disipación de potencia insegura. El circuito integrado de control de temperatura, también nuevo, permite al MP118 apagar el sistema antes de que se produzca un daño permanente. En términos de rendimiento eléctrico, el MP118 no decepciona. El producto es compatible con suministros de hasta 200 V, es capaz de 10 A de corriente de salida continua, o 12 A PEAK, y tiene un ancho de banda de potencia de 140 kHz. Protección de apagado por sobrecorriente Dos líneas de detección de corriente deben conectarse directamente a través de la resistencia de detección de corriente. Para que la protección contra sobrecorriente funcione correctamente, la patilla 28 debe estar conectada al lado de salida del amplificador y la patilla 27 conectada al lado de carga de la resistencia sensora de corriente RLIM, tal y como se muestra en la Figura 6. Esta conexión puenteará cualquier parásito de la resistencia sensora de corriente. Esta conexión evitará las resistencias parásitas RP, formadas por las juntas del zócalo y la soldadura, así como las pérdidas internas del amplificador. La resistencia sensora de corriente no puede colocarse en ninguna parte del circuito de salida excepto donde se muestra en la figura. El valor de la resistencia sensora de corriente
