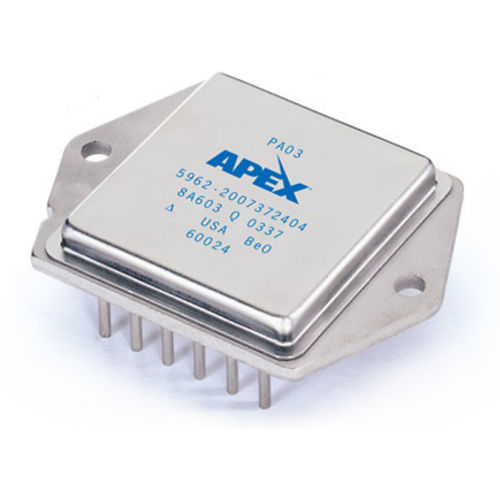

Amplificador de potencia PA03

operacionalhíbridode corriente fuerte

El PA03 es un amplificador operacional de potencia de 30 A y 150 V capaz de disipar 500 vatios de potencia interna gracias a su encapsulado PowerDIP metálico de 12 patillas MO-127 de cobre herméticamente sellado. La conductividad térmica superior del cobre permite potencias nominales sustancialmente superiores, mientras que el número de patillas proporciona funciones de control adicionales. El PA03 incorpora innovadores circuitos limitadores de corriente para minimizar la disipación de potencia interna hasta una curva que se aproxima a la zona de funcionamiento seguro de los transistores de potencia. El límite de corriente interno de 35 A se complementa con una detección térmica que reduce el límite de corriente a medida que aumenta la temperatura del sustrato. Además, un subcircuito supervisa las temperaturas reales de la unión y, con un tiempo de respuesta inferior a diez milisegundos, reduce aún más el límite de corriente para mantener la temperatura de la unión a 175°C. El PA03A es la versión de grado A que proporciona un rendimiento mejorado en las áreas de tensión de offset, corriente de polarización y corriente de offset.
