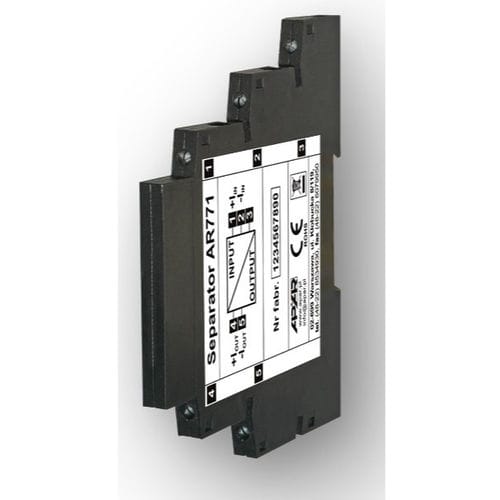

Aislador galvánico AR771

de corrientecon entradas analógicascon salida analógica

- separación galvánica de circuitos de bucle de corriente - separador pasivo, no requiere alimentación - conversión lineal de la señal de corriente 0÷22mA en señal de corriente 0÷22mA - alta precisión e inmunidad a las interferencias - entrada de corriente Iin 0÷22 mA - tensión de entrada de 1,8V + Iout x Rload - protección contra sobretensión: 18V - protección contra polaridad inversa - Salida de corriente Iout 0÷22 mA - Resistencia de carga Rload: 0÷100÷500 Ω - sobrecarga admisible: 40 mA - error de procesamiento (sin sobrecarga) - para resistencia de carga 0 ≤ Rload <250 Ω: < 0.1% - para resistencia de carga 250 ≤ Rload < 400 Ω: < 0.2% - para resistencia de carga 400 ≤ Rload < 500 Ω: < 0.3% - impacto de los cambios de temperatura ambiente: <0.005% / ° C - tensión soportada: 500V, 50Hz, 1min - condiciones de funcionamiento nominal: - rango de temperatura de funcionamiento: 0 ÷ 65 °C - rango de humedad relativa: 0 ÷ 95 %HR (sin condensación) - carcasa para regleta TS35 - dimensiones: 6.2 x 76,9 x 99,1 mm - conexiones: conector de tornillo - grado de protección: IP50 (carcasa), IP20 (terminales) - peso: \ ~ 35g - Compatibilidad electromagnética (CEM): - inmunidad: según la norma PN-EN 61000-6-2:2002(U) - emisividad: según la norma PN-EN 61000-6-4:2002(U)
