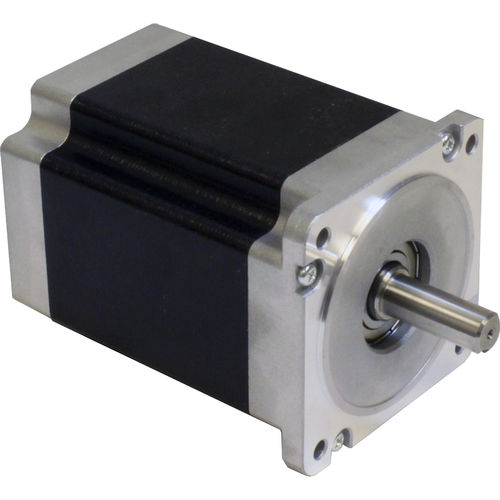

Motor paso a paso 2 fases HT34 series

NEMA 34de alto parde regulación de movimientos

- Motor paso a paso híbrido de 2 fases - Diseño de alto par - Dimensiones estándar NEMA 34 - Cableado en serie o en paralelo - El motor está reconocido por UL El motor paso a paso bifásico HT34-504 es adecuado para una amplia gama de aplicaciones de control de movimiento. Terminado con 8 cables de motor, el motor puede conectarse de diferentes maneras, incluyendo bipolar en serie y bipolar en paralelo. Reconocido por UL Las versiones de uno y dos ejes de este motor están reconocidas por la UL en Estados Unidos y Canadá, con el número de archivo E472271. E472271. El codificador no está incluido en el listado. Número de pieza: HT34-504 Tamaño del bastidor: NEMA 34 Tipo de motor: Alto par Número de pieza con doble eje: HT34-504D Número de pieza con codificador: HT34-504D-YAA Retroalimentación del codificador: Opcional Resolución del codificador: 2.000 líneas (8.000 cuentas en cuadratura) Longitud del motor: 2,62 pulgadas Número de cables: 8 Configuración del cable: cables voladores, sin conector Longitud del cable: 12 pulgadas Calibre del cable: 22 AWG Ángulo de paso: 1,8 grados Resistencia bipolar en serie: 0.96 ohmios/fase Inductancia bipolar en serie: 6,8 mH/fase Resistencia bipolar en paralelo: 0.24 Ohms/fase Inductancia bipolar en paralelo: 1,7 mH/fase Resistencia unipolar: 0.48 Ohms/fase Inductancia unipolar: 1,7 mH/fase Inercia del rotor: 1,56E-02 oz-in-sec2 Cabezal de engranaje integral: No Peso: 3.97 lbs Clase de aislamiento: Clase B (130 ºC) Carga radial máxima: 140.8 lbs Carga máxima de empuje: 1 Empuje: 14,6 lbs; Tiro: 34,8 lbs Diámetro del eje: 12,7 mm (0,500 pulgadas)
