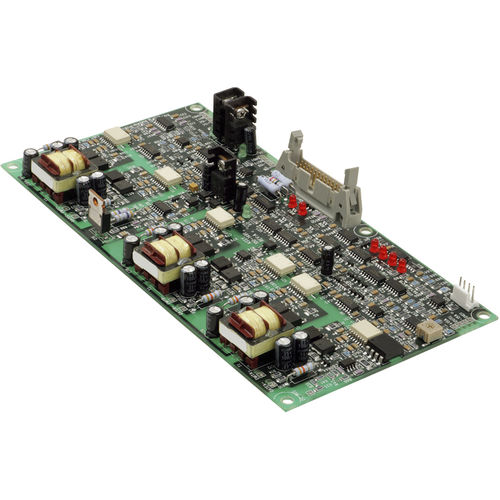

Circuito de control puerta IGBT BAP-1491

SCRoptoaisladoaislado

BAP-1491 Controlador de IGBT de puente completo Tablero de accionamiento de la puerta para inversores trifásicos y de puente completo LAS CARACTERÍSTICAS INCLUYEN - Incluye cuatro conductores individuales de SCR Gate - Una sola entrada de 24VDC - Interfaz de cliente optoaislada - Opción de detección de cortocircuito SCR - Opción de desaireación a bordo - Diseño robusto (Mil-STD Shock & Vibe) - Operación de 60 o 400 Hz APLICACIONES - Interruptores de transferencia de CA - Controles del calentador - Interruptores de CA de estado sólido - Electro Mecánica - Reemplazo del interruptor La placa de unidad de la puerta de transistores bipolares de puerta aislada (IGBT) BAP-1491 que se discute en esta hoja de datos/notas de aplicación proporciona una interfaz segura, fiable y aislada entre la lógica de control y una etapa de potencia basada en IGBT. Con un mínimo de tiempo y costo de desarrollo, se puede diseñar y construir un inversor eficaz utilizando las técnicas que se describen a continuación. Típicamente, la parte más poco fiable del diseño de un inversor es la etapa de potencia. En la mayoría de los casos, si no en todos, esto se debe a un control inadecuado de los semiconductores de potencia. El APS IGBT GDB es un diseño robusto (ver Figura 1 Diagrama de bloques) que ofrece las características de protección necesarias para asegurar una etapa de potencia fiable, incluyendo: dos formas de protección de sobrecorriente, protección de sobretensión del enlace de CC, protección de sobretemperatura y bloqueo de bajo voltaje. También se proporcionan como señales de retroalimentación a la lógica de control representaciones aisladas, analógicas y en tiempo real de cada corriente de salida de fase, el voltaje del enlace de CC y una interfaz de sensor de temperatura que puede montarse en un disipador térmico.
