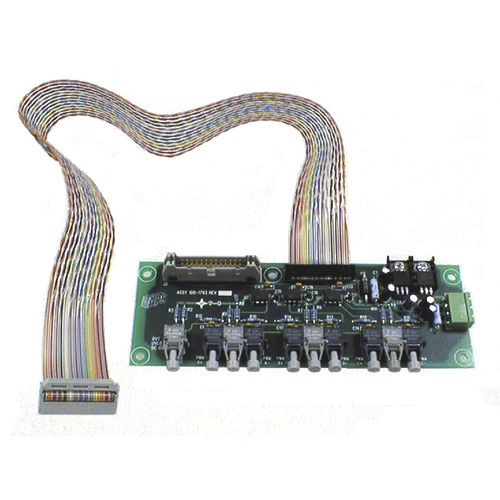

Tarjeta de interfaz para fibra óptica BAP-1793

BAP-1793 Tablero de Interfaz de Fibra Óptica para su uso con los tableros de conductores POW-R-PAK La placa de interfaz de fibra óptica trifásica AP-1793 proporciona una interfaz inmune al ruido entre una placa de control proporcionada por el cliente y una etapa de potencia POW-R-PAK. Las señales de control PWM desde el tablero de control al tablero de fibra óptica (FOB) y las señales de fallo del FOB al tablero de control se transmiten y reciben a través de cables de fibra óptica. Esto minimiza el efecto de las interferencias electrostáticas y electromagnéticas que se presentan en la proximidad de cualquier unidad electrónica de potencia conmutada. El tablero contiene seis receptores ópticos (HFBR-2521), que se comunican a 5 Mbaud, cada uno de los cuales controla el estado de conducción del IGBT que controla. La luz presente en el receptor encenderá el IGBT asociado. El IGBT permanecerá encendido hasta que se quite la luz o hasta que se detecte un fallo en la placa de accionamiento de la puerta POW-R-PAK (GDB), momento en el que el GDB se bloqueará y anunciará el fallo a través del transmisor de fibra óptica apropiado (HFBR-1521). La luz está presente en el tablero de control proporcionado por el cliente desde el transmisor de fibra óptica en el FOB cuando no hay ningún fallo que comunicar. Esto crea una condición a prueba de fallos que bloquea el POW-R-PAK en caso de una señal de fallo desconectada.
