Circuito de control puerta IGBT BAP-1318

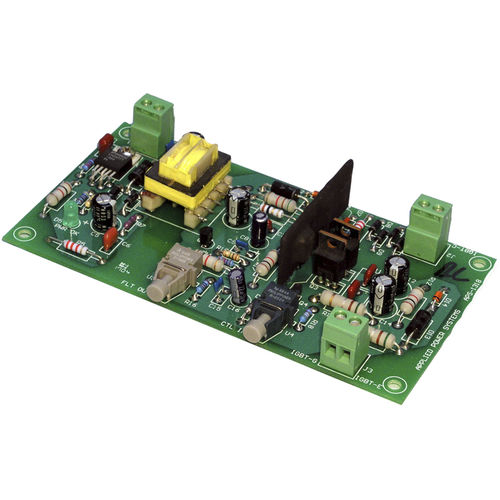

BAP-1318 Junta de conductores Tablero de conductores de IGBT aislado de alto voltaje El AP-1318 proporciona una solución completa, probada y de rápida comercialización para las empresas que necesitan controlar e interconectarse con los módulos IGBT de alto voltaje. Un convertidor DC-DC acoplado a un transformador proporciona un aislamiento de 5000V mientras desarrolla sólo 10pf de capacidad de fuga entre el primario y el secundario. Los acopladores de fibra óptica estándar de Hewlett-Packard proporcionan una interfaz intrínsecamente segura y una dv/dt virtualmente infinita entre el módulo y la electrónica de control de los clientes. Los bloques de terminales de estilo europeo proporcionan una conexión universal a cualquier IGBT. La protección contra el cortocircuito es proporcionada por un detector de desaturación incorporado. Si se activa la protección contra cortocircuitos, se proporciona una salida de señal de fallo.
