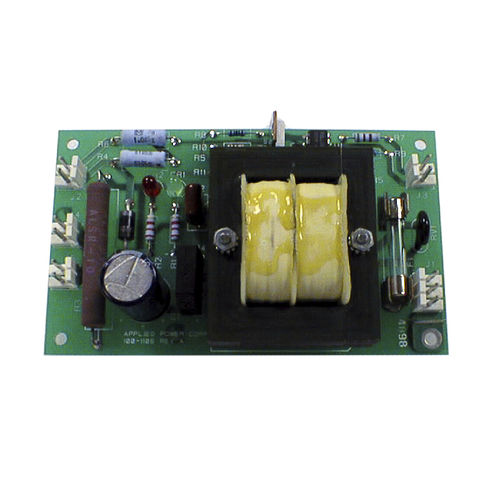

Circuito de control puerta SCR BAP-1106

BAP-1106 SCR Tablero de Control de Puertas para los dispositivos de tiristores de área única y grande.. El AP-1106 proporciona una solución completa, probada en el campo, para manejar un único dispositivo de tiristores de gran área. Este controlador acepta una entrada de control de nivel lógico y proporciona una corriente de accionamiento DC aislada en la puerta del SCR, capaz de manejar dispositivos de hasta 100 mm de tamaño. La señal de accionamiento de la puerta de salida se aplica a través de una red de formación de pulsos que crea un pulso de corriente de borde de ataque de rápido aumento (típicamente 5A/µSeg.) en la puerta SCR, maximizando la capacidad de di/dt del dispositivo y asegurando el encendido correcto del SCR. La fuente de alimentación de 115VAC a bordo proporciona toda la energía necesaria para impulsar el SCR y proporciona el aislamiento del transformador entre la entrada de CA y el SCR que está siendo impulsado. Un optoacoplador de alta velocidad proporciona aislamiento entre la señal de nivel lógico suministrada por el cliente y el SCR. Los indicadores LED muestran el estado de encendido y de SCR ON. El ensamblaje del PCB de huella pequeña mide sólo 3.0" X 5.0".
