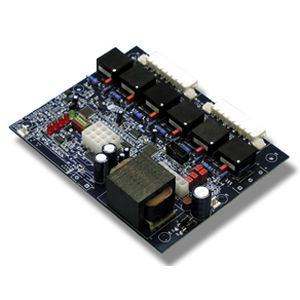

Circuito de control puerta SCR BAP-1950

BAP-1950 Conductor de SCR trifásico LAS CARACTERÍSTICAS INCLUYEN - Seguimiento automático de la frecuencia de la red de entrada de 30Hz a 90Hz (¡sin errores de retardo de fase!) - Se corrige automáticamente para la rotación de fase - Indicadores LED de diagnóstico a bordo - Retroalimentación para la detección de sobretemperatura de estado sólido del disipador SCR - Disparo de la puerta de CC dura, adecuada para disparar dispositivos de gran área - Las señales de referencia de fase se filtran para reducir el contenido de armónicos por encima de la fundamental - Control de retroalimentación a bordo - elimina la necesidad de un controlador externo - Implementación lógica mejorada con FPGA de última generación - Opcional a bordo Entradas de retroalimentación de voltaje y corriente aisladas - Tamaño estándar de la industria, factor de forma e interfaz del conector El BAP-1950 es un versátil tablero de disparo de SCR de puente trifásico con características y funciones avanzadas. El BAP-1950 es el circuito de disparo ideal para grandes fuentes de energía industrial, controladores de motores y controladores de generadores. Puede utilizarse para controlar la fase de la red de CA; arrancar suavemente sistemas de alta potencia; producir CC variable y no regulada en su configuración de bucle abierto; y con la opción de retroalimentación de bucle cerrado, producir una salida de CC regulada con control de voltaje y limitación de corriente. El BAP-1950 es insensible a la secuencia de fases y a la distorsión del voltaje de la red. Presenta un alto aislamiento de tensión de puerta, funciones de arranque y parada suaves e instantáneas, inhibición de pérdida de fase y puede utilizarse a frecuencias de red entre 30 y 90Hz sin necesidad de ajuste. Su factor de forma y su tamaño son estándar en la industria y no requiere tableros auxiliares para implementar todas sus funciones y opciones.
