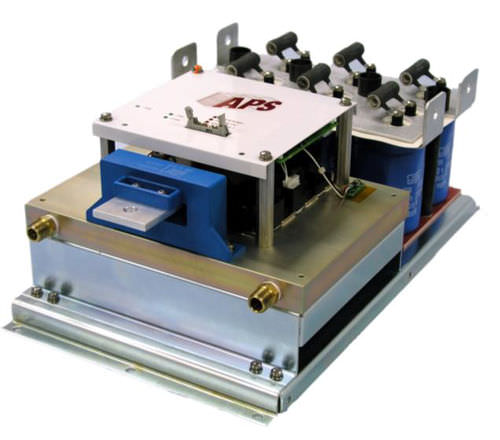

Alimentación eléctrica DC/DC IAP1000D170

conmutadatrifásicainversor

IAP1000D170H - Half-Bridge SixPac™ Conjunto integrado de IGBT Descripción: El SixPacTM de Applied Power Systems es una etapa de potencia configurable basada en IGBT que es configurado como un medio puente para muchas aplicaciones de alta potencia. El IAP1000D170 puede utilizarse como un helicóptero para el frenado del motor o dos pueden utilizarse en una aplicación de inversor de puente completo. Tres IAP1000D170 pueden ser usados como un inversor trifásico. Los módulos semiconductores están montados en un disipador de calor enfriado por aire o agua. Los dispositivos de conmutación se conectan a una batería de condensadores a través de un bus laminado de baja inductancia. La placa de accionamiento de la puerta proporciona una interfaz de usuario sencilla junto con características de protección que incluyen: protección contra sobretensión, sobrecorriente, bloqueo por subtensión, sobretemperatura, disparo y cortocircuito. Dependiendo de las características de la aplicación, el SixPacTM es adecuado para funcionar con el bus de CC voltajes de hasta 1000 VDC y frecuencias de conmutación superiores a 10 KHz. Características: - Puente inversor IGBT de alto rendimiento - Tablero de accionamiento de la puerta integrado con monitoreo y protección de fallas - LED de estado del sistema/resolución de problemas para verificar o supervisar el funcionamiento adecuado - Aislado, bajo nivel (50:1), retroalimentación analógica del voltaje del bus de CC - Fuentes de alimentación del accionamiento de la puerta aislada - Bus laminado de baja inductancia - Medición de la corriente de salida y retroalimentación - Protección superior contra cortocircuitos y disparos a través de la prevención
