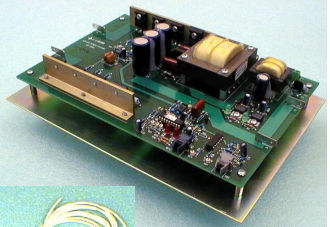

Circuito de control puerta SCR BAP-1289

optoaisladode silicio

BAP-1289 CONTROLADOR DE PUERTA SCR AISLADO DE ALTO VOLTAJE LAS CARACTERÍSTICAS INCLUYEN - Manejar múltiples dispositivos en configuración en serie o en paralelo.. - Aislamiento eléctrico completo - Interfaz de cliente de fibra óptica - Salida de fibra óptica definible por el usuario - 15 A Pico de corriente de la puerta - 10 A/uS dI/dT Corriente de la puerta - Aislamiento del transformador de pulso - Corona de alto voltaje resistente > 15Kv - Alto voltaje de la puerta de circuito abierto - La fuente de alimentación a bordo está incluida APLICACIONES - Serie SCR Stacks - Matrices paralelas de SCR - Interruptores de transferencia de CA - Fuente de alimentación de media a alta tensión - Rectificadores para la Física de Alta Energía - Sistemas de energía pulsada El AP-1289 proporciona una solución completa, fiable y llave en mano para controlar uno o varios dispositivos SCR de alto voltaje. Los amplificadores FET de alta corriente impulsan transformadores de pulso individuales que proporcionan un impulso directo a cada puerta de SCR. Estos transformadores de pulsos de alto voltaje encapsulados y resistentes a la corona se conectan fácilmente con el cable de silicio de alto voltaje suministrado para permitir el apilamiento en serie de múltiples SCR para obtener un funcionamiento de mayor voltaje. Los acopladores de fibra óptica estándar de Hewlett-Packard™ proporcionan una interfaz intrínsecamente segura y una inmunidad a los ruidos prácticamente infinita entre el SCR que se está manejando y la electrónica de control de los clientes.
