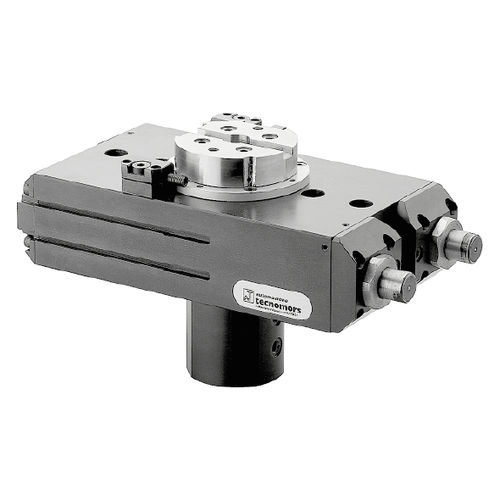

Actuador rotativo AR-COL series

neumáticohidráulicode pistón

UNIDADES NEUMÁTICAS GIRATORIAS Y BASCULANTES CON 4 VÍAS DE PASO DE FLUIDO Los actuadores rotativos serie "COL" derivan de FAM 2.3 con adición de 4 - vías, integradas en el husillo principal, para alimentar los objetos suplementarios en posición giratoria. En este modelo de actuadores rotativos el colector, donde se conectan los tubos con alimentación suplementaria, está unido al husillo principal y gira con él. VENTAJAS La rotación del husillo, apoyada sobre cojinetes oblicuos pretensados, está asegurada por un par de pistones de cremallera de acero tratado. El ángulo de rotación puede ajustarse con precisión, con un recorrido total suplementario de aproximadamente 2°, mediante dos empujadores roscados y uno o dos bloques de contraste integrados en la tapa (opcional). El tope se realiza directamente en el husillo asegurando precisión y fiabilidad. La deceleración está garantizada por amortiguadores hidráulicos, con cartucho incorporado y estancos a la presión, que actúan sobre el pistón de la cremallera y la rotación puede ser controlada a través de sensores integrados, que detectan el campo magnético generado por un anillo magnético de goma fijado en uno de los dos pistones de la cremallera. Es posible tener como opcional el control de rotación con sensores de proximidad fijados con dos tornillos prisioneros externos (para detener el actuador) para detectar la posición del husillo. Todas las versiones tienen un circuito interno que alimenta ambos lados del pistón (para obtener el par máximo) conectado sólo en el lado neumáticamente para simplificar y ahorrar espacio. Los actuadores tiene una predisposición para trabajar eighter con aire o con aceite. Emisiones sonoras (presión sonora) ≤ 70 db (A) en cada dirección
