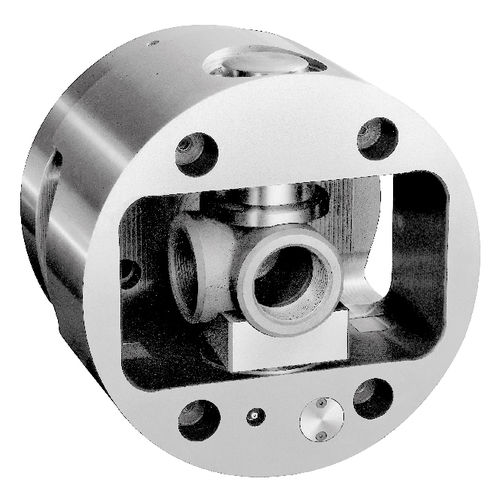

Mandril de torno automático MDE series

de acerode precisiónautocentrante

PLATO DIVISOR CON SUJECIÓN E INDEXACIÓN AUTOMÁTICAS - (8×45°) El MDE es un plato divisor automático con sujeción e indexación hidráulicas. No es autocentrante. VENTAJAS - fabricado en acero especial de alta resistencia endurecido y cementado 60HRC UNI18NiCrMo5, para mantener un alto grado de precisión, fiabilidad y calidad - movimiento de indexación (patente tecnomors) simple fiable con solo un pistón que trabaja en rotación y en posición de bloqueo. Precisión de indexación ± 1 - sistema de guiado de la sujeción y del mecanismo de indexado. Este sistema utiliza 2 rodillos macizos rectos precargados radialmente y 1 rodamiento axial - estanqueidad contra la contaminación por refrigerante, virutas o polvo - precisión constante y duradera - fácil instalación en la máquina - el mandril está conectado al colector de aceite giratorio trasero gracias al tubo nido. Este sistema de tubos se suministra con embragues de acero templado para rectificado - sistema de compensación de la fuerza centrífuga para piezas susceptibles de deformaciones para obtener un mayor rendimiento de productividad - dispositivo de control de indexación - un buen nivel de automatización del sistema crece utilizando un robot para cargar y descargar las piezas de trabajo - el proceso de indexación es posible también en posición de rotación para permitir un paso rápido de la posición de indexación. La velocidad de rotación tiene que ser no a la máxima potencia - la indexación tarda, con control de posición, aproximadamente 2-4 segundos por 90°, dependiendo del tamaño del mandril - sistema hidráulico muy simple basado en 2 puertos de mecanismo de indexación, 2 puertos de pistones de sujeción y 1 drenaje de colector - el pistón de sujeción está conectado a un dispositivo de seguridad y mantiene la pieza firmemente sujeta en las mordazas incluso en caso de pérdida total de presión
