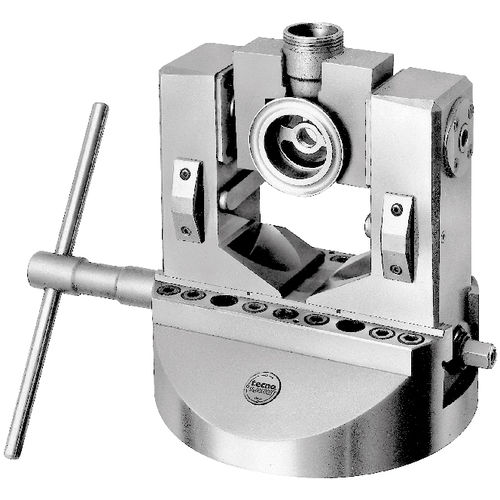

Mandril de sujeción de piezas con llave MADV series

de precisiónautocentrantecilíndrico

PLATO DIVISOR CON SUJECIÓN E INDEXACIÓN MANUAL Los platos de la serie MADV son autocentrantes. En la versión MADV el amarre de las mordazas es manual gracias a una llave de accionamiento y sistema de indexación manual. - realizados en acero especial de alta resistencia templado y cementado 60HRC UNI18NiCrMo5, para mantener un alto grado de precisión, fiabilidad y calidad - la ejecución de las guías de las mordazas con cuña permite un buen acabado de la superficie de deslizamiento con posibilidad de recuperar holguras consecuentes al desgaste - movimiento de indexación simple y fiable: el obturador cónico garantiza la indexación mecánica. Precisión de indexado ±1'30 - sistema de guiado del eje con dos líneas de rodillos cilíndricos precargados de gran tamaño radialmente y con un fuerte rodamiento axial de bolas axialmente - estanqueidad contra la contaminación por refrigerante, virutas y polvo - precisión constante y duradera - fácil instalación en la máquina - estándar con 4 indexaciones 90° + 1 indexación 45°. Posiciones de indexación especiales disponibles bajo pedido (8×45°, 6×60°). VENTAJAS - amarre autocentrante - gran capacidad de amarre - versiones con mordaza larga para piezas que necesitan un gran radio de revolución - se puede utilizar en cualquier máquina herramienta (torno, fresadora, etc.) - el gran recorrido de las mordazas permite el amarre de perfiles complejos que no se podrían amarrar bien con un plato automático - realización de prototipos, muestras y series también de piezas grandes - un tornillo central soportado por un cojinete axial deslizante transmite la fuerza de amarre a las mordazas Temperatura ambiente 5-60°C Emisiones sonoras (presión sonora) ≤ 70 db (A) en cada dirección
