Transformador de corriente 936A

de potenciaencapsulado en resinaprimario

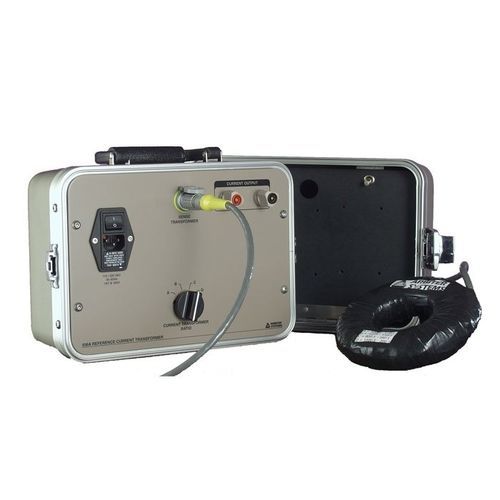

El transformador de corriente de referencia Arbiter Systems®, Inc. El transformador de corriente de referencia modelo 936A proporciona precisión de laboratorio en una caja pequeña, portátil y robusta, lo que lo hace ideal para su uso en campo. Se pueden seleccionar múltiples relaciones de 1200:5, 1000:5, 800:5, 600:5 mediante un interruptor en el panel frontal. La precisión garantizada en todo el rango de entrada y condiciones de funcionamiento es de 0,02 % de relación y 0,01 ° de fase (trazable a NIST), ideal para calibrar otros transformadores de corriente. El modelo 936A utiliza un transformador activo para lograr la alta precisión necesaria para una referencia primaria. Este diseño incorpora un toroide de doble núcleo con una segunda etapa asistida por amplificador. El circuito activo reduce el flujo del núcleo del transformador de detección a cero y produce una corriente de salida precisa independiente de la carga. El Modelo 936A fue diseñado principalmente para usarse con la Fuente de Corriente Modelo 935A y el Analizador de Sistemas de Potencia Modelo 931A para calibrar transformadores de corriente usados con el Centinela de Potencia Modelo 1133A. Las múltiples selecciones de relación del Modelo 936A permiten que otros transformadores de corriente sean probados y calibrados en todo su rango de operación. Portátil y robusto para trabajo de campo Admite múltiples relaciones de 1200:5, 1000:5, 80:5 y 600:5 Exactitud garantizada - dentro de 0,02 % de relación y 0,01 ° de fase, trazable a NIST Funciona con los modelos 935A y 931A
