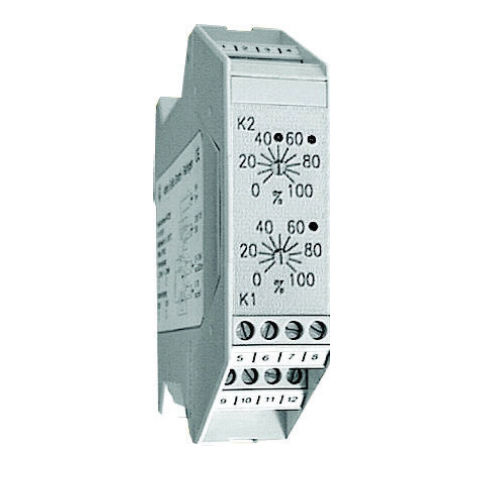

- Interruptor de límite para controlar las señales de la unidad
- Dos valores límite ajustables (flotantes)
- Función de conmutación mín. o máx.
- Potenciómetro con escala 0...100%
- Histéresis y retardo de tiempo ajustables
- Entradas 0/0, 2...1 V, 0/2...10 V, 0/4...20 mA
- Tensión de alimentación 18...30 Vdc no regulada
- Tensión de alimentación 230 Vca/115 Vca o 24 Vca o 24 Vdc
- Carcasa de plástico para el montaje en un carril DIN de montaje estándar de 35 mm según EN 50022
Sirve para controlar los valores de medición que se representan como corrientes eléctricas. Un contacto libre de potencial se conmuta cuando el valor nominal preajustado correspondiente se queda corto (función mínima) o se supera (función máxima). La histéresis y el tiempo de retardo son ajustables dentro de la unidad por medio de trimmers.
ESPECIFICACIONES TÉCNICAS:
Entrada: 0 / 0,2 ... 1V, 0/2 ... 10V, 0/4 ... 20mA
Tensión de alimentación: Aproximadamente 18 ... 23 Vdc, sin estabilizar
Ajuste de la consigna: Poti con escala 0 ... 100%
Histéresis: Ajustable en el dispositivo de 0,25 ... 5%
Tiempo de retardo: Ajustable en el dispositivo de 0 ... 7 s
Función de conmutación: Mín. O máx. (Ajustable en el dispositivo)
Salida de contacto: contacto NA libre de potencial máx. 250 Vac, 8 A
Resolución de las escalas: Aprox. 5%
PRECISIÓN / LÍMITE DE ERROR:
Deriva de temperatura: ± 0,2 % / 10 K
---
