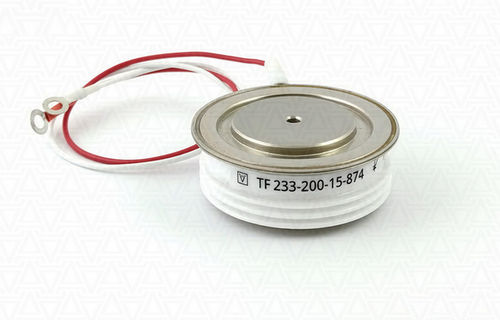

Tiristor de potencia TF233-200

de control

Tiristor rápido TF233-200 AS ENERGI™ en diseño es un dispositivo semiconductor de conmutación rápida tipo press pack. Este tiristor rápido de potencia diseñado para convertir y controlar corrientes CC y CA de hasta 200A con frecuencia de hasta 10kHz en circuitos con tensiones de hasta 1000V - 1500V (clase de tensión de 10 a 15). Dimensiones del tiristor 0Dx0dxH - 42x25x14 mm (diámetro exterior de la caja X diámetro de la superficie de contacto X altura de la caja), peso - 110 g. Los tiristores rápidos son dispositivos con valores reducidos de tq, trr, Qrr y con un valor más alto (diT/dt)cr (hasta 2500 A/ps) diseñados para operar en modos de frecuencias más altas (hasta 10kHz). Los tiristores rápidos se caracterizan por un tiempo de desconexión muy bajo que los diferencia de los modelos estándar. Se utilizan en soldadura, calentamiento y fusión por inducción, transporte eléctrico. CA y otros sistemas que requieren tiempos de conexión y desconexión cortos. Los tiristores tienen una carcasa cerámica sellada estándar en la industria que aísla la parte funcional y el elemento semiconductor de los impactos mecánicos y del ambientales. El ánodo y el cátodo del tiristor (polaridad) vienen determinados por el símbolo de la carcasa. Los tiristores rápidos se encuentran en una carcasa press pack dise (cápsula, pastilla). Este tiristor rápido puede ser un producto alternativo, reemplazo, análogo, equivalente para otros tipos de tiristores rápidos 180A, 190A, 200 amp en un paquete de disco Para la refrigeración durante la opération de tiristores de potencia se montan con enfriadores (disipadores de calor). Dependiendo de la cantidad de calor generado y de las condiciones de trabajo de los semiconductores, se puede utilizar la refrigeración natural por flujo de aire o la refrigeración forzada.
