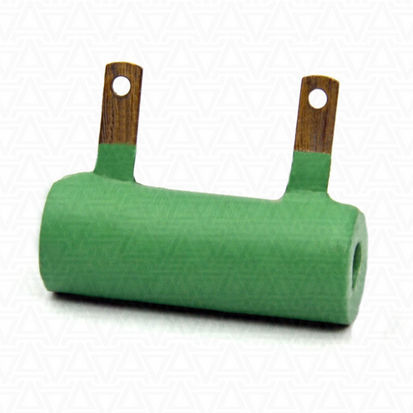

Resistencia de alambre bobinado FPT series

fija

Resistencias bobinadas sin regular de la serie FPT (Resistencias Tubulares Pintadas Fijas), potencia de disipación 7,5 W, resistencia nominal de 1 Ohm a 10 kOhm. Series similares de resistencias son RX20, RXG, RXHG. Las resistencias están diseñadas para su uso en circuitos de CA y CC, proporcionando limitación de corriente y distribución de tensión. También se pueden fabricar resistencias con una potencia nominal específica bajo pedido individual. Estructuralmente, la resistencia consta de un núcleo cerámico tubular sobre el que se enrolla un hilo de constantán (resistencia de baja resistencia) o de nicromo (resistencia de alta resistencia). Las resistencias están recubiertas de pintura aislante resistente al calor y a la humedad. Los contactos, los conductores de las resistencias son rígidos, tipo cinta con agujeros para tornillos o para soldar conductores. El tipo de montaje es articulado. El montaje de las resistencias en el panel se realiza mediante un juego de elementos de fijación. La tolerancia de la resistencia es de ±5%, ±10%. La tensión máxima de funcionamiento en AC es 1000V, en DC - 1400V. La temperatura ambiente elevada de funcionamiento no supera +155°C (al mismo tiempo la potencia se reduce al 60% de la potencia nominal), la temperatura límite hasta +250°C. La resistencia de aislamiento de las resistencias de alambre es de al menos 1000 MOhm. Tiempo de trabajo - al menos 15000 horas. Utilizando la calculadora, es conveniente calcular la resistencia total cuando las resistencias están conectadas en paralelo o en serie, y la resistencia de la resistencia en el circuito. En la tabla comparativa se presentan las características de las resistencias de tubo de alambre, las resistencias de cemento y las resistencias con carcasa de aluminio. Las especificaciones detalladas de las resistencias, las dimensiones generales y de montaje, el kit de montaje y las recomendaciones de instalación y funcionamiento figuran en la página siguiente.
