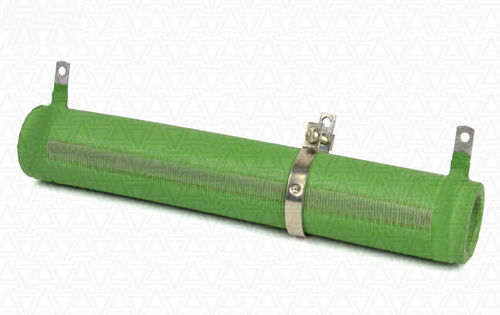

Resistencia de alambre bobinado APT 160W 3.9R - 100K

de corrienteDCAC

Resistencias bobinadas de alta potencia ajustables (reguladas, variables) de la serie APT (Resistencias Tubulares Pintadas Ajustables), potencia de disipación 160 W, resistencia nominal de 3,9 Ohm a 100 kOhm. Series similares de resistencias son RX20, RXG. Las resistencias están diseñadas para su uso en circuitos de CA y CC, proporcionando limitación de corriente y distribución de tensión. Las resistencias con una potencia nominal específica también se pueden fabricar bajo pedido individual. Estructuralmente, la resistencia consta de un núcleo cerámico tubular sobre el que se enrolla un hilo de constantán (resistencia de baja resistencia) o de nicromo (resistencia de alta resistencia). Las resistencias están recubiertas de pintura aislante resistente al calor y a la humedad. La resistencia de la resistencia se ajusta cambiando la posición del collarín de sujeción móvil (contacto móvil) a lo largo de la carcasa (tubo). El contacto entre el collarín de sujeción y las bobinas de alambre de la resistencia se realiza por el lado no pintado de la carcasa. Los contactos, conductores de la resistencia son rígidos, tipo cinta con agujeros para tornillos o para soldar conductores. El tipo de montaje es con bisagras. El montaje de las resistencias en el panel se realiza mediante un juego de tornillos. La tolerancia de la resistencia es de ±5%, ±10%. La tensión máxima de funcionamiento en AC es 1000V, en DC - 1400V. La temperatura ambiente elevada de funcionamiento no supera +155°C (al mismo tiempo la potencia se reduce al 60% de la potencia nominal), la temperatura límite hasta +250°C. La resistencia de aislamiento de las resistencias de alambre es de al menos 1000 MOhm. Tiempo de trabajo - al menos 15000 horas.
