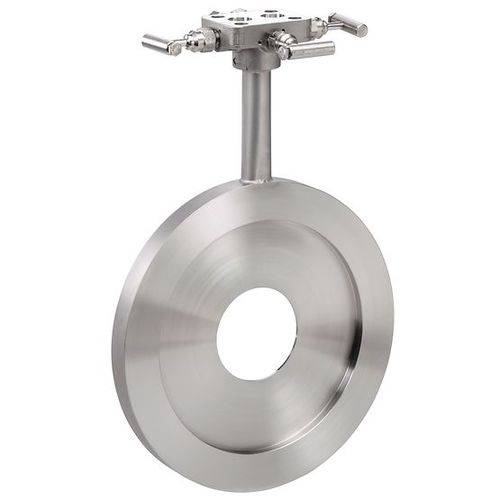

Placa de orificio para la medición de caudal por presion diferencial Rosemount™ 405

El elemento primario de orificio compacto Rosemount 405 ofrece mediciones de caudal precisas. Construido con una placa de orificio compacto o una placa de acondicionamiento patentada de 4 orificios este caudalímetro ofrece mediciones de caudal para el control de bucle cerrado, monitoreo de uso general y aplicaciones de transferencia de custodia. Disponible en tamaños de línea máximos de 12 in (300 mm), este elemento primario está diseñado para el servicio de gas, líquido y vapor y funciona bien en condiciones adversas del proceso. Especificaciones Máx. Presión de operación ANSI B16.5 600#, DIN PN100 Rango de temperatura del proceso –315 a 850 °F (–193 a 454 °C) Tipo de fluido Líquido, gas, vapor Material en contacto con el proceso Acero inoxidable 316 Garantía Garantía limitada de hasta cinco años Características El ensamblaje del elemento primario de montaje directo y fácil de instalar ofrece una instalación directa entre las bridas El diseño para uso general ofrece mediciones de caudal confiables y precisas para servicios de gas, líquido y vapor Disponible en tamaños de tubería de 15-300 mm (0,5-12 in) para flexibilidad en las aplicaciones El mecanismo de autocentrado opcional simplifica la instalación Basado en un diseño de llave de paso de esquina ASME/ISO para cumplir con las normas industriales El diseño patentado de cuatro orificios permite una precisa medición de caudal en perfiles de caudal turbulento La placa de orificio innovadora requiere solo 2D aguas arriba y 2D aguas abajo para reducir el tramo de tubería recto No requiere líneas de impulsión, bridas especiales o modificaciones en la tubería para lograr una eficiencia rentable
