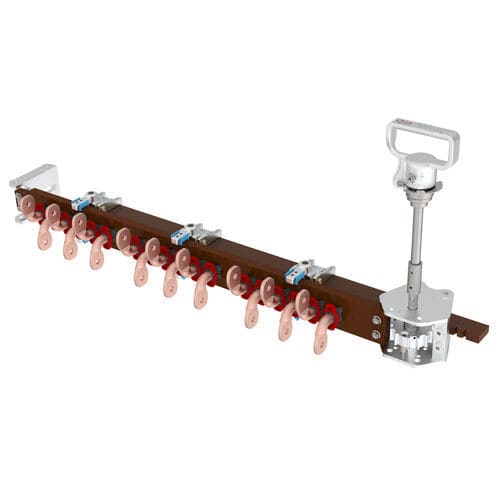

Cambiador de tomas sin tensión trifásico FII-01

para transformador en baño de aceiteindustrial17 posiciones

Cambiador de tomas en vacío FII para transformadores sumergidos en aceite Puente 5 posiciones Contactos fijos tipo bandera Máx. 400 A 20 kV Ajuste 2,5% por posición Dispositivo de control con mango de aluminio Variantes disponibles : - Clases de tensión : 20 kV / 30 kV / 60 kV - 90 kV a petición especial - Corriente : Hasta 400 A - Contactos fijos tubulares, tipo bandera, roscados... - Desmontables - Plateado en los contactos fijos / móviles / comunes, a petición - Esquemas disponibles : Puente, Serie-Paralelo, Estrella-Triángulo, Salida común por fase, estrella con salida de neutro, etapas múltiples.. - Número de posiciones : de 2 a 9 posiciones - Más de 9 posiciones bajo petición especial - Cubierta protectora de aluminio en el mango, bajo pedido - Dispositivo de control con rueda - Longitud de los ejes a medida - Dispositivo de control en la cubierta o en la pared del transformador - Rueda a la altura del hombre - Bloqueo mecánico con microinterruptor NO/NC - Microinterruptores de señalización de posición Accionamiento directo o mediante acoplamiento, desde la pared lateral del tanque, o la tapa del Transformador Controles remotos a la altura del hombre están disponibles, para el cruce del eje en la parte superior o inferior del tanque, o en la cubierta del Transformador Fijación en la cuba, en la tapa o en la parte activa del transformador: - mediante el atornillado del soporte principal en el tanque, la cubierta o la parte activa del transformador - El eje de accionamiento se suelda en la cuba o en la tapa del transformador, o la brida se atornilla en la cuba o en la tapa del transformador Longitud del eje a solicitar en el pedido (los diseños pueden variar en función de las distancias requeridas) Están disponibles unidades gemelas en varias etapas (idénticas o diferentes) Capacidades de corriente: todas las capacidades hasta 400 A, con contactos extraíbles (tubulares, planos o banderas)
