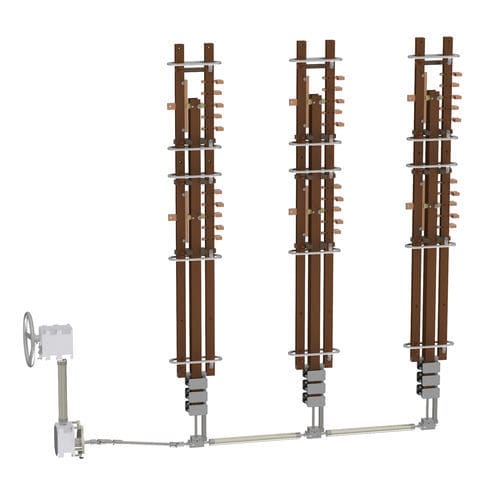

Cambiador de tomas sin tensión trifásico HT-02

para transformador en baño de aceiteindustrial13 posiciones

Cambiador de tomas en vacío HT para transformadores sumergidos en aceite Puente - 5 posiciones Alta tensión - Clase 250 kV - - Hasta BIL 1250 kV Contactos fijos tipo bandera - Max 800 A Dispositivo de control con rueda de aluminio Variantes disponibles : - - Alta tensión - Clase 250 kV - - Hasta BIL 1250 kV - - Corriente : Max 800 A - - Contactos fijos : Tubulares o tipo bandera - - Plateado de los contactos fijos / móviles / comunes, bajo pedido - - Esquemas disponibles : Puente, Serie-Paralelo, Estrella-Triángulo, Salida común por fase, estrella con salida de neutro, etapas múltiples.. - - Longitud de los ejes a medida - - Dispositivo de control en la cubierta o en la pared del transformador - - Rueda a la altura del hombre - - Bloqueo mecánico con microinterruptor NO/NC - - Microinterruptores de señalización de posición Accionamiento directo a través de la operación de acoplamiento, desde la pared lateral del tanque, o la cubierta del Transformador Controles remotos a la altura del hombre están disponibles, para el cruce del eje en la parte superior o inferior del tanque, o en la cubierta del Transformador Fijación en la cuba, en la tapa o en la parte activa del transformador: - mediante el atornillado del soporte principal en la cuba o en la parte activa del transformador - mediante el atornillado de un soporte adicional (soporte metálico o aislante) en la cuba o en la parte activa del transformador - brida del dispositivo de control a atornillar en la cuba o en la tapa del Transformador Longitud del eje a solicitar en el pedido (los diseños pueden variar en función de las distancias requeridas) Capacidades de corriente : - 400 A con contactos tubulares o de bandera (para los tipos seleccionados) - 800 A con contactos de bandera
