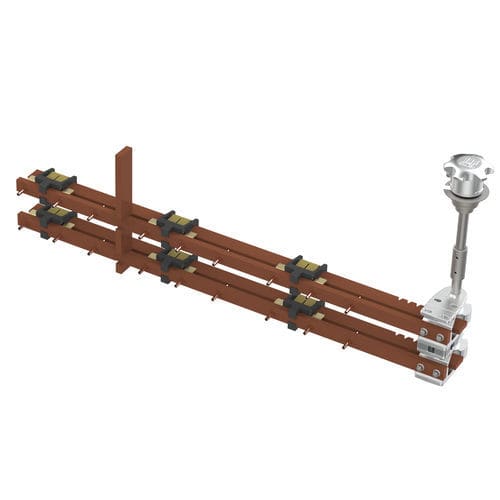

Cambiador de tomas sin tensión trifásico HZ-01

para transformador en baño de aceiteindustrial13 posiciones

Cambiador de tomas en vacío HZ para transformadores sumergidos en aceite Estrella-triángulo 2 etapas Contactos fijos tubulares Max 30 A diámetro interno Ø3.1 20 kV Ajuste 2,5% por posición Dispositivo de control con pomo de aluminio Variantes disponibles : - Clases de tensión : 20 kV / 30 kV - Corriente : 30 A / 63 A / 150 A 30 A / 63 A : Contactos fijos tubulares, con diámetro interior Ø3,1 / Ø5,1 150 A : Contactos fijos tubulares o roscados - desmontables - Plateado de los contactos fijos / móviles / comunes, bajo pedido - Diagramas disponibles : Puente, Salida común por fase, Serie-Paralelo, Estrella-Triángulo, múltiples etapas.. - Número de posiciones : 2 a 7 posiciones - Más de 7 posiciones bajo petición especial - Longitud del eje a medida - Dispositivo de control con pomo o mango de aluminio - Cubierta protectora de aluminio en el pomo o la manilla, bajo pedido Accionamiento directo, desde la pared lateral del tanque, o la cubierta del transformador Fijación en el tanque, o en la cubierta, o en la parte activa del transformador: - mediante el atornillado del soporte principal en la cuba, la cubierta o la parte activa del transformador - mediante el atornillado de un soporte adicional (soporte metálico o gancho aislante) en el tanque, la cubierta o la parte activa del transformador - el saliente del eje de accionamiento se suelda en la cuba o en la tapa del transformador La longitud del eje se requiere en el momento del pedido, sin límite de longitud Se dispone de unidades gemelas en varias etapas (idénticas o diferentes) Capacidades de corriente : - 30 A con contactos fijos tubulares de 3,1 x 5,0 mm de diámetro - 63 A con contactos fijos tubulares de 5,1 x 7,0 mm de diámetro - 150 A con contactos tubulares desmontables
