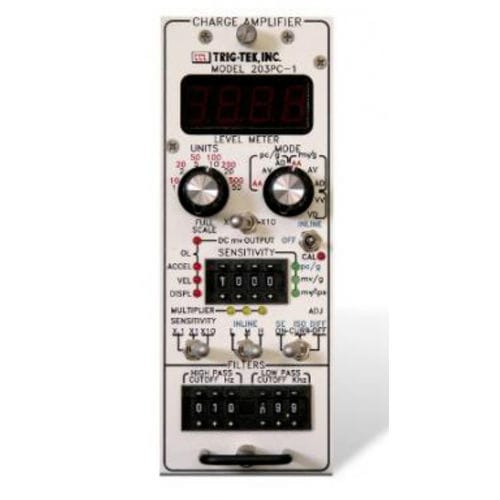

Amplificador de señal Trig-Tek™ 203PC-1

de cargadigitalen bastidor

Los amplificadores de carga Trig-Tek™ 203PC-1, -2 funcionan con acelerómetros de alta temperatura acelerómetros donde se pueden encontrar efectos piroeléctricos Información del producto Los Trig-Tek™ 203PC-1 y 203PC-2 cubren el rango de frecuencias de 3 Hz a 40.000 Hz. Integran doblemente la señal de salida de aceleración de 10 g para proporcionar salidas de velocidad y desplazamiento. Una rueda de control de la sensibilidad de cuatro posiciones, junto con un interruptor de tres posiciones, permite utilizar pastillas con sensibilidades de 0,100 a 199,9 pC/g, mV/g o mV/ips. Un interruptor de "Modo" selecciona "pC/g" ("AA", "AV" o "AD"), "mV/g" ("AA", "AV" o "AD") o "Vel" (VV o VD). El interruptor de salida de CC selecciona "X1" o "X10" para g, ips o MILs en la "Salida de CC" Se puede seleccionar una señal de "Cal" externa mediante un interruptor del panel frontal o mediante la entrada de control "Cal" (panel trasero). Un filtro de paso bajo tiene frecuencias de corte de 100 Hz a 19,9 kHz en pasos de 100 Hz, y un filtro de paso alto tiene frecuencias de corte de 1 a 999 Hz en pasos de 1 Hz. Un medidor digital en el panel frontal muestra niveles de escala completa (FS) de "10", "20", "50", "100", "200" o "500" g's Pk o "1", "2", "5", "10", "20" o "50" ips o MILS Pk. El 203PC se presenta como un módulo enchufable. Está disponible un chasis de un solo módulo y un chasis de seis módulos Cuando se selecciona "mV/ips", el amplificador funcionará con un captador de velocidad tipo ICP con la "Curr-On" o con un captador de velocidad estándar con la "Curr-Off" Un interruptor de "Salida DC" permite seleccionar "X1", "X10", "10 mV/g" o "100 mV/ips" o MIL en la "Salida DC" Se puede seleccionar una señal de "Cal externa" mediante el interruptor "Modo"/"Unidades" del panel frontal o mediante la entrada de control "Cal" (panel trasero).
