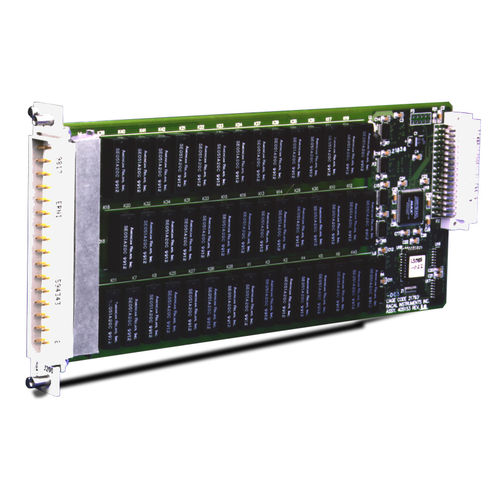

Multiplexor tarjeta 1260-136

monomodalde alta densidad

Enchufe del multiplexor de alto voltaje Los plug-ins de la serie 1260-136 de Racal Instruments™ son multiplexores de relé de alto voltaje para la plataforma Adapt-a-Switch™. Se conectan rápida y fácilmente a la parte delantera de un Adapt-a-Switch™ Carrier 1260-100 Información del producto Cada plug-in de la serie 1260-136 puede ser con- figurado a través del control de programa estándar en cualquiera de las siguientes configuraciones - multiplexor simple 1x21 de dos hilos - un multiplexor monofilar 1x42 - dos multiplexores monofilares 1x21 los enchufes 1260-136 pueden utilizarse para aplicaciones de distribución en las que se cierra cualquier combinación de relés por multiplexor a la vez, o en aplicaciones clásicas de escáner en las que sólo se puede cerrar un relé por multiplexor. Cuando se utiliza como escáner, la función de "exclusión" de la serie 1260 abrirá automáticamente la última conexión cuando se programe una nueva conexión. Esto reduce el número de comandos enviados al conmutador, reduciendo así el tiempo de prueba. También se puede programar el cierre antes de la rotura o la rotura antes de la rotura. Existen tres versiones diferentes de este complemento para satisfacer una serie de requisitos de conmutación de alta tensión. Cada versión utiliza un relé de alta tensión diferente. Las especificaciones básicas de "conmutación en caliente" de estos enchufes son las siguientes - 1260-136B, 500 V, relé Reed - 1260-136C, 1 kV, relé Reed - 1260-136D, 500 V, relé Reed húmedo de mercurio El 1260-136D debe estar orientado verticalmente para funcionar correctamente. Esta es la posición normal para las instalaciones que utilizan un chasis VXI de 13 ranuras y un soporte Adapt-a-Switch™. Las versiones 1260-136B y C no son sensibles a la posición; funcionarán correctamente en instalaciones orientadas en cualquier dirección.
