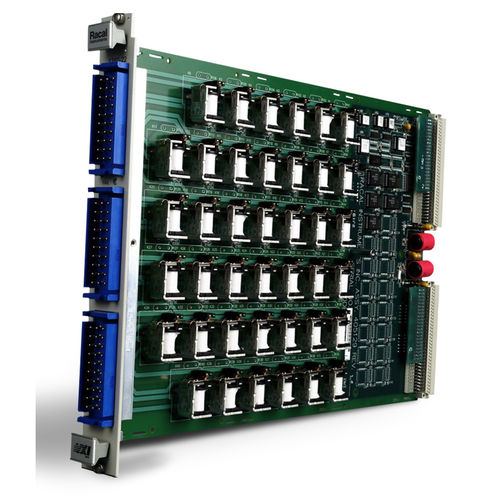

Módulo switch de relés 1260-22

El Racal Instruments™ 1260-22 es un módulo de conmutación de 40 canales, SPST, de alta potencia, diseñado para conmutar y enrutar fuentes de alta corriente como fuentes de alimentación de CA y CC en sistemas de prueba automatizados El 1260-22 conmuta corrientes de hasta 20A, AC o DC, y tensiones de hasta 250VDC o 250VAC. La potencia máxima es de 600WDC o 4800VA por canal. El diseño del 1260-22 reduce los componentes externos, los puentes de configuración y los dispositivos de seguridad. Los puentes internos facilitan las configuraciones de multiplexores 1x2 y/o 1x4, reduciendo el cableado externo. Los supresores de sobretensiones se instalan fácilmente en el módulo, simplificando la integración del sistema. Se puede conectar un interruptor externo de reinicio de emergencia al conector del panel frontal del 1260-22. El interruptor externo permite abrir instantáneamente todos los canales del 1260-22 y todas las tarjetas conectadas a la misma opción 01T. Esto ayuda a garantizar una conmutación segura en aplicaciones de alta corriente. La interfaz de la Opción 01T basada en mensajes y registros controla el 1260- 22. Consulte la hoja de datos de la Opción 01T correspondiente para conocer las especificaciones y las características del producto, como las listas de inclusión, exclusión y escaneo; la supervisión de la corriente de la bobina del relé; y los nombres de las rutas y los estados de restablecimiento definidos por el usuario.El 1260-22 incluye compatibilidad con VXIplug&play para los marcos de trabajo basados en la interfaz de programación de aplicaciones Microsoft Win32®, incluidos los controladores para LabWindows™/CVI y LabVIEW™ Características principales - 40 canales de conmutación SPST de alta potencia - Conmutación para fuentes de alimentación y fuentes de corriente - Conmutación de hasta 20 A, CA o CC - Interfaz para interruptor externo de "rearme de emergencia" para abrir todos los canales - Reconfigurable como multiplexor: cinco 4 x 1 más diez 2 x 1 - Posibilidad de añadir un elemento de protección de contactos en derivación
