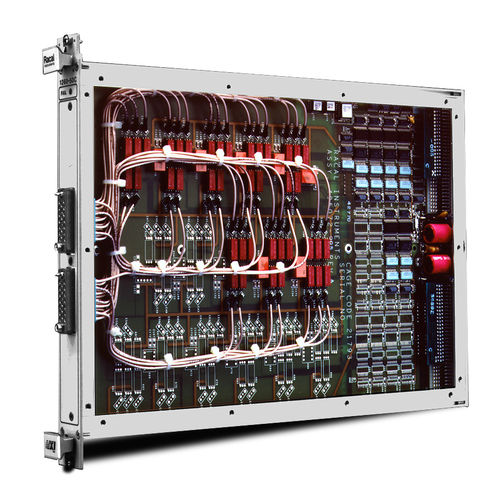

Multiplexor módulo 1260-50C

de gran ancho de banda

El Racal Instruments™ 1260-50 es ideal para conmutar señales de banda ancha de hasta 200 MHz. Está diseñado para su uso con generadores de funciones/pulsos, contadores/temporizadores universales, osciloscopios y otros instrumentos en los que se conmutan señales de pulsos rápidos o de alta frecuencia. Información sobre el producto El 1260-50C consta de ocho multiplexores 1x4 de 10 W y el 1260-50D consta de 16 multiplexores 1x4 de 50 Ω. Estos multiplexores son bidireccionales y reconfigurables por software. Esto facilita la reconfiguración y elimina la necesidad de desmontar el módulo. El 1260-50C/D se suministra con la carcasa del conector coaxial. Las patillas del conector deben adquirirse por separado. También hay disponibles clavijas coaxiales completas con cables para este módulo. Los cables coaxiales han sido probados hasta un ancho de banda de 1 GHz y están disponibles en longitudes de 2, 6 y 12 pies con una clavija coaxial en cada extremo. Las corrientes de la bobina del relé se monitorizan para proporcionar una comprobación de confianza seleccionable por el usuario, lo que proporciona al usuario una garantía adicional del funcionamiento pro- perativo del relé. El 1260-50 se controla mediante la interfaz basada en mensajes Opción 01 de Racal Instruments™, o la interfaz basada en mensajes y registros Opción 01T, que se explican detalladamente en sus respectivas hojas de datos. Todas las características de control del 1260 explicadas en las hojas de datos están disponibles para este módulo. Características principales - 1260-50C configurable como: - Ocho 1x4 - Cuatro 1x9 - Dos 1x19 - Uno 1x39 - 1260-50D configurable como: - Dieciséis 1x4 - Ocho 1x9 - Cuatro 1x19 - Dos 1x39 - Uno 1x79 - Ancho de banda de 200 MHz con excelente diafonía y aislamiento - Configurable por software - Interfaces coaxiales
