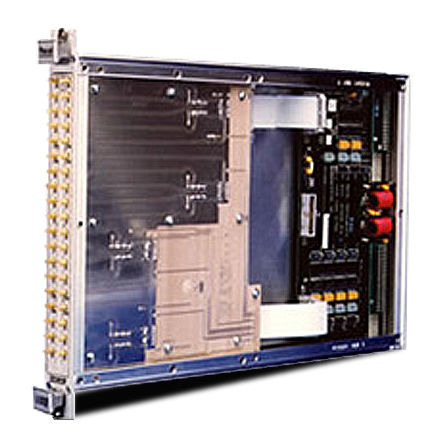

Módulo switch de relés 1260-58

digitalRFde gran velocidad

El Racal Instruments™ 1260-58 es un módulo de conmutación de alta densidad con cuatro 1x8 árboles coaxiales. Está diseñado para señales de alta frecuencia y 50 Ω, por lo que es ideal para conmutar señales de origen o de medición en un entorno ATE o un sistema de comunicación moderno Información sobre el producto El 1260-58 está pensado para su uso con generadores de funciones/impulsos, temporizadores/contadores universales, osciloscopios, unidades de prueba digitales de alta velocidad y otros instrumentos que impliquen alta frecuencia o tiempos de subida rápidos. Este módulo de conmutación tiene un excelente rendimiento de CA, con un ancho de banda superior a 1 GHz. Todos los relés son bidireccionales, lo que hace que las entradas y salidas sean intercambiables para satisfacer diferentes requisitos de prueba. Los sistemas de conmutación de mayor tamaño pueden configurarse utilizando puentes externos con conectores SMB de fácil interfaz. Este método permite configurar grandes multiplexores y matrices. MATURA El 1260-58 requiere una opción 01T de Racal Instruments™ para comunicarse con los módulos de la serie 1260. Esta opción proporciona una operación basada en mensajes para una mayor facilidad de uso y una operación basada en registros para obtener las máximas velocidades. La serie 1260 incluye compatibilidad con VXIplug&play para marcos basados en la interfaz de programación de aplicaciones Microsoft Win32®, incluidos los controladores para LabWindows™/CVI y LabVIEW™ Características principales - Cuatro árboles coaxiales 1x8 - Ancho de banda de 1 GHz - Excelentes características de diafonía y aislamiento - Módulo VXIbus de una sola ranura y tamaño C - Conectores de interfaz coaxial SMB de 50 Ω de alta calidad - Ideal para la conmutación de señales de alta frecuencia en sistemas ATE
